Wyjaśnienie poprawnej odpowiedzi:

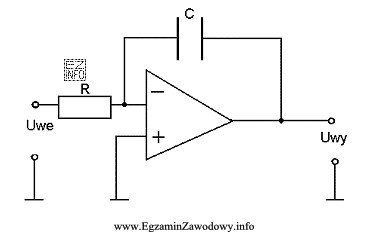

Schemat przedstawia układ całkujący, ponieważ kondensator C jest umieszczony w pętli sprzężenia zwrotnego wzmacniacza operacyjnego, a rezystor R jest w ścieżce sygnału wejściowego. W układzie całkującym, kondensator gromadzi ładunek proporcjonalny do czasu trwania sygnału wejściowego, co skutkuje tym, że napięcie wyjściowe jest całką sygnału wejściowego w czasie.
