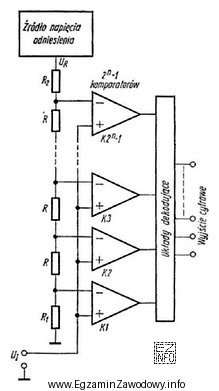

Przetwornik analogowo-cyfrowy (A/C) równoległy, nazywany często "flash", to architektura, w której pomiar napięcia wejściowego odbywa się poprzez równoczesne porównanie sygnału z wieloma poziomami odniesienia. Typowy schemat blokowy zawiera:
- drabinkę rezystorową (lub inny układ progów), która generuje zestaw napięć odniesienia,
- wiele komparatorów (zwykle 2n−1 dla n bitów), które jednocześnie porównują napięcie wejściowe z kolejnymi progami,
- enkoder (np. z kodu "termometrycznego" do binarnego), który zamienia zestaw stanów komparatorów na wynik cyfrowy.
Właśnie obecność wielu komparatorów równolegle i bloku kodującego jest kluczową przesłanką do wyboru odpowiedzi "równoległego". Taki przetwornik jest bardzo szybki, ale wymaga wielu elementów sprzętowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Szeregowego – przetwarzanie szeregowe zakłada etapowe/sekencyjne podejmowanie decyzji (mniej komparatorów, kolejne kroki w czasie), a nie jednoczesne porównanie z wieloma progami.
- Z kompensacją wagową – to typowe określenie przetwornika sukcesywnej aproksymacji (SAR), w którym kluczowy jest DAC i rejestr SAR realizujące "próby" kolejnych bitów, zwykle z jednym komparatorem.
- Z potrójnym całkowaniem – przetworniki całkujące rozpoznaje się po integratorze, przełączaniu faz całkowania i pomiarze czasu; to inny mechanizm niż porównywanie wejścia z wieloma progami.
Wskazówka egzaminacyjna: gdy na schemacie widzisz "las komparatorów" i kodowanie ich wyjść, najczęściej jest to przetwornik równoległy (flash). Gdy widzisz DAC + rejestr kolejnych przybliżeń – zwykle SAR.
