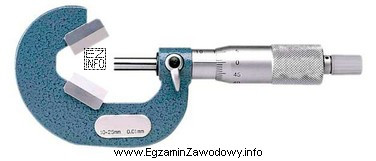

W pytaniu kluczowe jest rozpoznanie zastosowania przyrządu z rysunku. W metrologii warsztatowej wiele przyrządów wygląda podobnie, ale jest projektowanych pod konkretne zadanie: kontrolę narzędzi, pomiar w trudno dostępnych miejscach, kontrolę uzębienia lub sprawdzanie grubości ścianek.
Odpowiedź "3 i 5 ostrzowych narzędzi skrawających." jest poprawna, ponieważ opisuje przyrząd przeznaczony do oceny/porównania cech narzędzi wieloostrzowych (np. w ramach kontroli narzędzi przed użyciem lub po regeneracji). W praktyce dobór przyrządu do narzędzia jest krytyczny: błędny dobór powoduje niepewny wynik pomiaru i ryzyko wad obróbki.
Odpowiedź "średnic w wąskich rowkach." jest niepoprawna, bo pomiar średnicy w wąskim rowku wymaga przyrządów dedykowanych do pomiarów wewnętrznych lub w miejscach ograniczonego dostępu (inne końcówki pomiarowe i inna geometria kontaktu). Sam fakt, że coś "jest wąskie", nie przesądza o przeznaczeniu przyrządu.
Odpowiedź "szerokości zębów w kole zębatym." jest niepoprawna, ponieważ kontrola geometrii uzębienia (w tym szerokości/parametrów zębów) wykonuje się narzędziami i metodami dopasowanymi do profilu zęba. To inna grupa pomiarów niż kontrola narzędzi skrawających.
Odpowiedź "grubości ścianek rur." jest niepoprawna, bo grubość ścianki rury mierzy się metodami uwzględniającymi przekrój i dostęp do powierzchni (często przyrządami do pomiaru grubości lub rozwiązaniami pozwalającymi objąć ściankę). Jest to inny problem metrologiczny niż identyfikacja/ocena narzędzia wieloostrzowego.
Wskazówka egzaminacyjna: najpierw ustal, czy przyrząd służy do pomiaru elementu obrabianego (rowek, rura, koło zębate), czy do kontroli narzędzia. Potem dopasuj odpowiedź do grupy zastosowań.
