KWALIFIKACJA BUD1 - STYCZEŃ 2016



PYTANIE NR 22.

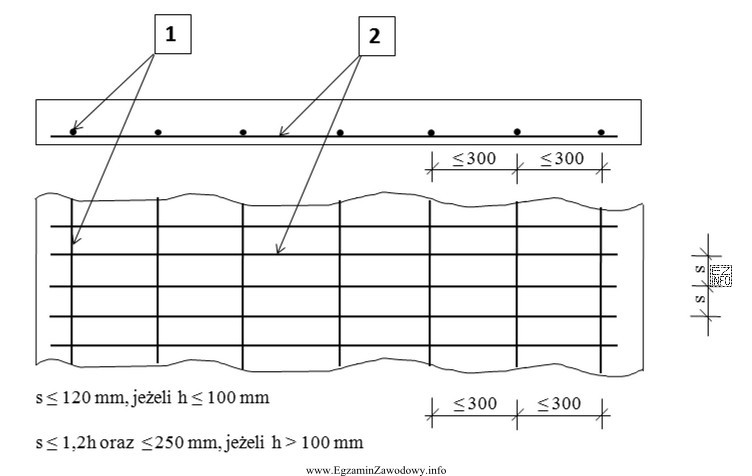

Na rysunku przedstawiono rozmieszczenie zbrojenia w płycie pracującej jednokierunkowo. Cyframi 1 i 2 oznaczono pręty
Na rysunku przedstawiono rozmieszczenie zbrojenia w płycie pracującej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie rysunku można zidentyfikować, że pręty oznaczone cyfrą 1 są rozmieszczone w mniejszych odstępach i biegną wzdłuż krótszego wymiaru płyty, co jest charakterystyczne dla prętów rozdzielczych. Pręty oznaczone cyfrą 2 są rozmieszczone w większych odstępach i biegną wzdłuż dłuższego wymiaru płyty, co wskazuje na to, że są to pręty nośne.
