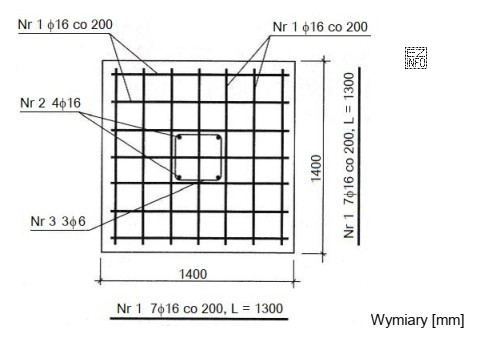

W tego typu zadaniach kluczowa jest umiejętność czytania rysunku zbrojeniowego elementu żelbetowego (tu: stopy fundamentowej). Informacja o tym, co przygotować do montażu zbrojenia nośnego, wynika zwykle z jednego z dwóch miejsc:
- z opisu bezpośrednio przy prętach (np. liczba sztuk i średnica),
- z zestawienia/wykazu prętów (jeżeli jest na rysunku).
Odpowiedź "14 prętów φ16" jest zgodna z ideą zadania, ponieważ odnosi się jednocześnie do liczby prętów oraz do wymaganej średnicy, czyli dwóch podstawowych parametrów przygotowania stali do zbrojenia nośnego. Zbrojenie nośne w stopie fundamentowej to zwykle pręty pracujące na rozciąganie w odpowiednich kierunkach, a nie pręty pomocnicze.
Dlaczego pozostałe odpowiedzi są błędne?
- "4 pręty φ16" – typowy błąd zaniżenia ilości, gdy odczyta się tylko fragment układu (np. jedną stronę, jeden pas prętów albo jeden kierunek) zamiast całości przewidzianej w rysunku.
- "7 prętów φ16" – często wynika z pomylenia liczby prętów z liczbą odstępów/rozstawów lub z policzenia tylko połowy układu przy symetrii elementu.
- "3 pręty φ6" – wskazuje na pomieszanie rodzaju zbrojenia lub średnicy. Pręty φ6 są typowe raczej dla elementów pomocniczych (np. wiązań, strzemion w innych elementach), a nie dla zbrojenia nośnego stopy fundamentowej, gdzie średnice bywają większe.
Wskazówka egzaminacyjna: zawsze sprawdź, czy pytanie dotyczy zbrojenia nośnego, a nie np. zbrojenia konstrukcyjnego/montażowego. Następnie zweryfikuj średnicę i liczbę sztuk dokładnie w tym miejscu dokumentacji, które opisuje pręty pracujące nośnie.
