KWALIFIKACJA BUD12 - STYCZEŃ 2017

PYTANIE NR 14.

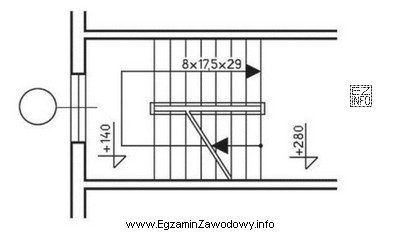

Na rysunku przedstawiono rzut klatki schodowej budynku wielokondygnacyjnego. Jest to rzut
Ilustracja przedstawia rzut klatki schodowej budynku wielokondygnacyjnego, co sugeruje kontekst związany z budownictwem, a
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "kondygnacji powtarzalnej", gdyż rzut klatki schodowej na piętrach typowych ma zwykle stały układ (te same biegi i spoczniki, podobne otwory i ściany). Parter, piwnice i kondygnacja ostatnia częściej mają elementy dodatkowe lub zmienione, wynikające z wejścia, terenu lub dachu.

Pełne wyjaśnienie:

W dokumentacji budowlanej rzut kondygnacji powtarzalnej (typowej) przedstawia układ, który powtarza się na wielu piętrach. W klatce schodowej oznacza to najczęściej taki sam przebieg biegów schodowych, identyczne spoczniki oraz podobne usytuowanie ścian i otworów w stropie. Jeżeli na rysunku nie widać cech charakterystycznych dla poziomów szczególnych, interpretacja jako kondygnacja powtarzalna jest właściwa.

Odpowiedź "parteru" bywa wybierana intuicyjnie, ale parter często różni się od pięter typowych: pojawiają się elementy strefy wejściowej, inne powiązanie z poziomem terenu, a czasem inny układ drzwi lub komunikacji. To powoduje, że rzut parteru jest często "nietypowy" w porównaniu do pięter.

Odpowiedź "kondygnacji ostatniej" jest nieprawidłowa, ponieważ ostatnia kondygnacja może zawierać rozwiązania związane z dachem (np. zmianę obrysu, inne ściany, wyjście na dach, stropodach) albo zakończenie pionów instalacyjnych, co zwykle wpływa na układ w rejonie klatki schodowej.

Odpowiedź "piwnic" również nie pasuje do rzutu typowej klatki schodowej, ponieważ piwnice często mają inną funkcję (pomieszczenia techniczne, komórki), inną geometrię ścian i inne rozwiązania komunikacyjne (np. inne wejścia, drzwi przeciwpożarowe, zmiany w grubościach przegród). Z tego powodu rzut piwnic częściej odbiega od rzutów pięter mieszkalnych.

Wskazówka egzaminacyjna: przy rozróżnianiu poziomu analizuj, czy na rzucie widać "szczególne" elementy (wejście/teren/dach). Jeżeli układ klatki jest standardowy i bez cech wyjątkowych, najczęściej chodzi o kondygnację powtarzalną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rzut kondygnacji powtarzalnej to rysunek przedstawiający układ piętra, które występuje w budynku wielokrotnie w niezmienionej formie (piętro typowe).
Na takich rzutach klatka schodowa i komunikacja zwykle mają stały układ na kolejnych poziomach.
Parter często ma cechy "specjalne": strefę wejściową, inne powiązanie z terenem, czasem inny układ drzwi lub komunikacji.
Jeśli rzut nie pokazuje elementów wejścia/terenu i wygląda jak typowy układ pięter, częściej jest to kondygnacja powtarzalna.
Ostatnia kondygnacja może się różnić przez rozwiązania dachu lub stropodachu, zmianę obrysu, wyjścia na dach albo zakończenia pionów instalacyjnych.
Te elementy często zmieniają układ w rejonie klatki schodowej w porównaniu do pięter typowych.
Piwnice zwykle mają inną funkcję (techniczne, magazynowe), co wpływa na podziały ścian i otworów.
Często pojawiają się inne grubości przegród, pomieszczenia techniczne i odmienna organizacja komunikacji, więc rzut piwnic bywa wyraźnie "nietypowy".
Sprawdź układ biegów, spoczników, kierunek wchodzenia, lokalizację ścian i otworów w stropie oraz ewentualne zmiany obrysu.
Powtarzalność tych elementów na piętrach jest typowa dla kondygnacji powtarzalnej.
Nie zawsze. Na kondygnacjach szczególnych (parter, piwnica, ostatnia) układ może się zmieniać przez inne wejścia, funkcje pomieszczeń, rozwiązania przeciwpożarowe lub konstrukcję dachu.
Na piętrach typowych układ najczęściej pozostaje stały.
Najczęstsze błędy to wybór "parteru" z przyzwyczajenia oraz pomijanie opisów i symboli na rysunku.
Drugi błąd to mylenie kondygnacji ostatniej z typową, bo "schody wyglądają podobnie". Warto szukać cech wyjątkowych.
Zacznij od identyfikacji kierunku biegów i spoczników, a potem sprawdź, czy są elementy szczególne (wejście, teren, dach).
Jeżeli rzut wygląda standardowo i bez zmian funkcjonalnych, często dotyczy kondygnacji powtarzalnej.
Jest ważne przy planowaniu robót zbrojarskich i betoniarskich, bo piętra typowe mają powtarzalny zakres prac, a kondygnacje szczególne wymagają innych detali i często innej organizacji.
To wpływa na przygotowanie zbrojenia, szalunków i harmonogramu.
Wtedy analizuj cechy funkcjonalne: czy widać elementy wejścia/terenu (parter), układ techniczny (piwnice) albo cechy dachu (ostatnia).
Jeśli brak cech szczególnych i układ jest standardowy, najbardziej prawdopodobna jest kondygnacja powtarzalna.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Poprawna jest odpowiedź "kondygnacji powtarzalnej", gdyż rzut klatki schodowej na piętrach typowych ma zwykle stały układ (te same biegi i spoczniki, podobne otwory i ściany)."

Materiały:

  • Podręczniki i skrypty z podstaw rysunku budowlanego (rzuty, przekroje, oznaczenia)
  • Zestawy przykładowych projektów budowlanych z rzutami kondygnacji do ćwiczeń
  • Ćwiczenia egzaminacyjne z czytania dokumentacji konstrukcyjnej i architektonicznej
