KWALIFIKACJA TKO2 - STYCZEŃ 2016

PYTANIE NR 3.

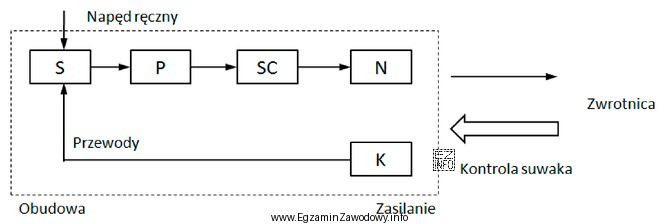

Na rysunku przedstawiono schemat blokowy napędu zwrotnicowego
Schemat blokowy urządzenia technicznego oznaczonego jako 'Obudowa' (prostokąt przerywany).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat z blokami S→P→SC→N oraz oddzielnym blokiem K (kontroler) i wejściem "Napęd ręczny" jest charakterystyczny dla napędu zwrotnicowego EEA-4. Pozostałe odpowiedzi to inne modele, które mają inną konstrukcję/układ funkcjonalny w dokumentacji.

Pełne wyjaśnienie:

Na schemacie widać szeregowy układ bloków wewnątrz "Obudowy": S → P → SC → N. Dodatkowo występuje blok K (kontroler), zasilanie doprowadzone do części kontrolnej oraz połączenie przewodami między K i S. Jest też zaznaczone wejście "Napęd ręczny" do bloku S. Taki zapis odpowiada typowemu, opisywanemu w materiałach technicznych układowi napędu EEA-4, gdzie:

  • S to zespół silnika z możliwością napędu ręcznego,
  • P to przekładnia przenosząca moment,
  • SC to sprzęgło cierne przeciążeniowe chroniące mechanizm przy oporach,
  • N to nastawiacz/element wykonawczy przekazujący ruch na zwrotnicę,
  • K to kontroler (układ kontroli położenia/wyłączniki krańcowe), zapewniający sygnał o stanie suwaka i położeniu zwrotnicy.

Odpowiedź "EEA-4" jest więc poprawna, bo jako jedyna odpowiada przedstawionej strukturze blokowej S–P–SC–N z kontrolą realizowaną przez K.

Pozostałe propozycje są niepoprawne, ponieważ odnoszą się do innych rodzin napędów, które w praktyce rozpoznaje się po innych rozwiązaniach konstrukcyjnych i zapisach w dokumentacji:

  • "EEA-5" to nowszy model; choć pełni tę samą funkcję (przestawianie zwrotnic), w materiałach technicznych jest opisywany jako inna konstrukcja i nie należy automatycznie utożsamiać go z pokazanym schematem EEA-4.
  • "JEA-29" to odmienna konstrukcja (historycznie spotykana), a mylenie jej z EEA-4 wynika często z przyzwyczajeń do dawnych nazw i zbyt ogólnego traktowania schematów napędów.
  • "S700 K" to napęd innego producenta/rodziny rozwiązań; nazwa nie wynika z tego schematu blokowego i bez przesłanek w rysunku nie powinna być wybierana.

Wskazówka egzaminacyjna: przy rozpoznawaniu napędu ze schematu blokowego najpierw zidentyfikuj funkcje bloków (silnik, przekładnia, sprzęgło przeciążeniowe, nastawiacz, kontrola położenia), a dopiero potem przypisz je do konkretnego modelu z typowej dokumentacji SRK.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Napęd zwrotnicowy to urządzenie, które przestawia iglice zwrotnicy, aby ustawić właściwy tor jazdy. Realizuje ruch mechaniczny (zwykle elektrycznie) oraz zapewnia kontrolę położenia, tak aby system SRK miał potwierdzenie prawidłowego nastawienia zwrotnicy.
Czytaj schemat od wejścia energii/ruchu do wyjścia na zwrotnicę: S (napęd) → P (przekładnia) → SC (sprzęgło przeciążeniowe) → N (nastawiacz). Blok K odpowiada za kontrolę położenia i sygnały zwrotne w instalacji SRK.
Blok S oznacza część napędową z silnikiem (oraz zwykle możliwością ręcznego przestawienia, np. przez korbę). To źródło momentu obrotowego, który dalej jest przenoszony przez przekładnię i kolejne elementy na mechanizm nastawczy zwrotnicy.
Sprzęgło SC (cierne przeciążeniowe) ogranicza skutki zablokowania mechanizmu lub zbyt dużych oporów przestawiania. Dzięki temu chroni przekładnię i silnik przed uszkodzeniem oraz zmniejsza ryzyko awarii, gdy zwrotnica napotka przeszkodę lub jest źle wyregulowana.
Blok K to kontroler, czyli element odpowiedzialny za kontrolę położenia (np. wyłączniki krańcowe, sygnały kontroli suwaka). Informuje układy SRK, czy zwrotnica osiągnęła wymagane położenie i czy można bezpiecznie uznać nastawienie za prawidłowe.
Najczęściej myli się historyczne nazwy "typ A/B" z aktualnymi oznaczeniami modelowymi oraz zakłada, że wszystkie napędy mają identyczny schemat. Typowy błąd to ignorowanie bloku K (kontrola) albo roli SC (sprzęgło), które pomagają przypisać schemat do konkretnej konstrukcji.
"Typ A/B" to nieformalne, historyczne nazewnictwo spotykane w opisach dawnych rozwiązań. Współcześnie w dokumentacji technicznej i utrzymaniu stosuje się oznaczenia modelowe (np. EEA-4, EEA-5, JEA-29), które jednoznacznie wskazują konkretną konstrukcję i właściwą DTR.
Model napędu weryfikuje się przy przeglądach, naprawach, wymianach podzespołów i diagnostyce usterek. Jest to ważne, bo procedury regulacji, wymagane nastawy i części zamienne zależą od konkretnego modelu, a nie tylko od ogólnej funkcji "napęd zwrotnicowy".
Najpewniejszym źródłem jest tabliczka znamionowa urządzenia oraz odpowiednia dokumentacja techniczno-ruchowa (DTR). Schemat blokowy jest pomocny dydaktycznie, ale w utrzymaniu ruchu kolejowego identyfikacja powinna opierać się na danych producenta i dokumentacji obiektu.
Ucz się rozpoznawania funkcji bloków (napęd, przekładnia, sprzęgło, nastawiacz, kontrola) i kojarzenia ich z modelami spotykanymi w praktyce. Pomaga też praca z przykładową DTR oraz ćwiczenia na schematach: wskazywanie, gdzie jest sprzęgło przeciążeniowe i jak realizowana jest kontrola położenia.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Schemat z blokami S→P→SC→N oraz oddzielnym blokiem K (kontroler) i wejściem "Napęd ręczny" jest charakterystyczny dla napędu zwrotnicowego EEA-4."

Źródła:

  • Instrukcja Ie-114 PKP PLK (wskazana w kontekście jako dokument określający współczesne wymagania eksploatacyjne urządzeń SRK), Uchwała 140/2019
  • Dokumentacja techniczno-ruchowa (DTR) napędu zwrotnicowego EEA-4 (ZWUS) – opisy bloków funkcjonalnych S, P, SC, N, K

Materiały:

  • Dokumentacja techniczno-ruchowa (DTR) dla napędów zwrotnicowych stosowanych na danej linii
  • Materiały szkoleniowe z budowy i działania napędów zwrotnicowych w SRK
  • Instrukcje i schematy producentów napędów (dla porównania układów blokowych)
