KWALIFIKACJA INF1 - CZERWIEC 2023



PYTANIE NR 23.

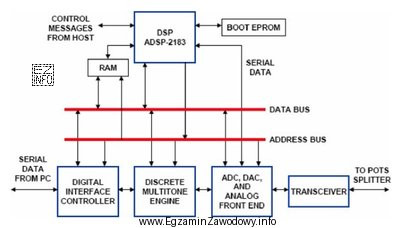

Na rysunku przedstawiono schemat budowy modemu
Ilustracja przedstawia schemat budowy modemu, co jest związane z kwalifikacją zawodową technika teleinformatyka, szczególnie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
ADSL to technologia DSL dla linii abonenckich, w której transmisja danych realizowana jest po parze miedzianej z podziałem pasma na kanał telefoniczny i kanał danych. HDSL dotyczy zwykle łączy symetrycznych, a V.90 i V.32 to standardy modemów analogowych, nie xDSL.

Pełne wyjaśnienie:

Odpowiedź ADSL jest właściwa, gdy schemat przedstawia typowy tor modemu DSL dla abonenta: wykorzystanie pary miedzianej oraz rozdzielenie usług (np. telefonii i transmisji danych) w różnych zakresach częstotliwości. ADSL (Asymmetric Digital Subscriber Line) jest technologią dostępową, w której przepływność w kierunku do abonenta jest zwykle większa niż od abonenta, co odpowiada typowym usługom internetowym.

Odpowiedź HDSL jest niepoprawna w takim rozpoznaniu, ponieważ HDSL kojarzy się z innym zastosowaniem i charakterem łącza (zwykle symetrycznym oraz wykorzystywanym w innych scenariuszach niż typowy dostęp internetowy ADSL dla abonenta). Sam skrót "DSL" w nazwie nie wystarcza do poprawnego wyboru — liczą się elementy i cechy pokazane na schemacie.

Odpowiedzi V.90 oraz V.32 dotyczą modemów analogowych (standardy serii ITU-T V), które realizują transmisję w paśmie telefonicznym i są związane z dostępem komutowanym przez sieć PSTN. Jeśli na rysunku widać rozwiązanie charakterystyczne dla DSL (a nie klasyczny tor modemu analogowego), to wybór standardu V jest typowym błędem wynikającym z utożsamienia słowa "modem" wyłącznie z modemem analogowym.

Wskazówka egzaminacyjna: przy takich zadaniach najpierw ustal, czy schemat dotyczy xDSL (linia miedziana i podział pasm) czy modemu analogowego (praca w paśmie głosowym). Dopiero potem rozróżniaj konkretne odmiany i standardy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ADSL i do czego służy w sieci abonenckiej?
ADSL to technologia xDSL do transmisji danych po parze miedzianej w dostępie abonenckim. Umożliwia jednoczesne korzystanie z usług (np. telefonii i Internetu) dzięki podziałowi pasma na część dla głosu i dla danych, zwykle z większą przepływnością do abonenta.
Dlaczego ADSL nazywa się technologią asymetryczną?
Nazywa się asymetryczną, bo typowo oferuje większą szybkość transmisji w kierunku do abonenta niż od abonenta. Jest to dopasowane do modelu korzystania z Internetu, gdzie pobieranie danych zwykle dominuje nad wysyłaniem.
Co oznaczają symbole V.90 i V.32 w telekomunikacji?
V.90 i V.32 to oznaczenia zaleceń ITU-T dla modemów analogowych pracujących w sieci telefonicznej (PSTN). Dotyczą transmisji w paśmie telefonicznym i są związane z modemami komutowanymi, a nie z technologiami xDSL.
Jak odróżnić na schemacie modem DSL od modemu analogowego?
W modemie DSL zwykle zobaczysz elementy charakterystyczne dla pracy na linii abonenckiej z podziałem pasma (np. rozdzielanie toru usług). Modem analogowy jest powiązany z pracą w paśmie głosowym i standardami serii V (np. V.90, V.32).
Czy HDSL to to samo co ADSL?
Nie. Obie technologie należą do rodziny DSL, ale różnią się przeznaczeniem i parametrami pracy. Na egzaminie ważne jest rozpoznanie, czy schemat odpowiada typowemu dostępowi abonenckiemu ADSL, czy innemu wariantowi DSL o odmiennym zastosowaniu.
Jakie są typowe błędy przy zadaniach o rozpoznawaniu modemów?
Częsty błąd to utożsamienie słowa "modem" wyłącznie z modemem analogowym i wybór V.90/V.32 bez analizy schematu. Inny błąd to wybór HDSL zamiast ADSL tylko dlatego, że skróty brzmią podobnie i oba zawierają "DSL".
Kiedy w praktyce spotyka się jeszcze modemy V.90 lub V.32?
Najczęściej w starszych instalacjach lub zastosowaniach niszowych, gdzie wykorzystywano dostęp komutowany przez PSTN. W nowoczesnych sieciach dostępowych dominują rozwiązania szerokopasmowe, dlatego na schematach częściej rozpoznaje się xDSL lub inne technologie dostępu.
Jakie elementy toru abonenckiego sugerują zastosowanie ADSL?
Wskazówkami są: wykorzystanie pary miedzianej jako medium oraz koncepcja równoległego świadczenia usług w różnych pasmach częstotliwości. Na schematach może to być pokazane jako rozdzielenie sygnałów lub osobne bloki dla toru danych i toru telefonicznego.
Czy do poprawnej odpowiedzi trzeba znać dokładne przepływności ADSL?
W typowym zadaniu rozpoznawczym nie. Kluczowe jest rozróżnienie rodziny technologii (xDSL vs modem analogowy) oraz podstawowej cechy ADSL jako dostępu abonenckiego. Dokładne wartości szybkości mogą pojawić się w innych typach pytań.
Jak uczyć się rozpoznawania technologii dostępowych na schematach?
Ćwicz identyfikację po "cechach rozpoznawczych": medium transmisyjne (para miedziana), sposób wykorzystania pasma, oraz rodzina standardu (xDSL vs ITU-T V). Pomaga też porównywanie kilku schematów obok siebie i opisywanie ich własnymi słowami.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "ADSL to technologia DSL dla linii abonenckich, w której transmisja danych realizowana jest po parze miedzianej z podziałem pasma na kanał telefoniczny i kanał danych."

Źródła:

  • ITU-T Recommendation G.992.1 (Asymmetric digital subscriber line (ADSL) transceivers), ITU, 1999 (z późn. zmianami)
  • ITU-T Recommendation V.90 (A digital modem and analogue modem pair for use on the public switched telephone network (PSTN) at data signalling rates of up to 56 000 bit/s downstream and up to 33 600 bit/s upstream), ITU, 1998
  • ITU-T Recommendation V.32 (A family of 2-wire, duplex modems operating at data signalling rates of up to 9600 bit/s for use on the public switched telephone network and on leased telephone-type circuits), ITU, 1988

Materiały:

  • Materiały dydaktyczne z podstaw sieci dostępowych (xDSL) w telekomunikacji
  • Zalecenia ITU-T: G.992.1 (ADSL), V.90, V.32
  • Notatki/opracowania dot. warstwy fizycznej w sieciach dostępowych i modemach
