KWALIFIKACJA ELE2 - CZERWIEC 2011



PYTANIE NR 9.

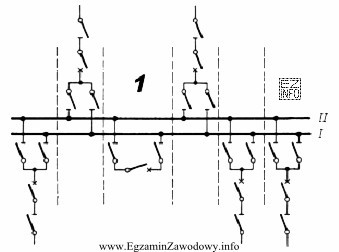

Na rysunku przedstawiono schemat działania rozdzielnicy o podwójnym systemie szyn zbiorczych. Jaki element elektryczny znajduje się w polu oznaczonym cyfrą 1?
Na rysunku przedstawiono schemat działania rozdzielnicy o podwójnym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku schematu działania rozdzielnicy o podwójnym systemie szyn zbiorczych, element oznaczony cyfrą 1 jest sprzęgłem systemowym. Jego zadaniem jest łączenie lub rozłączanie dwóch systemów szyn zbiorczych, co umożliwia pracę w różnych konfiguracjach, np. dla celów konserwacji lub w przypadku awarii jednego z systemów.
