KWALIFIKACJA ELE2 - CZERWIEC 2015

Wyjaśnienie poprawnej odpowiedzi:

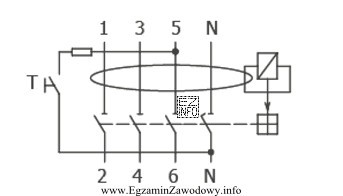

Na rysunku przedstawiono schemat elektryczny, który odpowiada budowie wyłącznika różnicowoprądowego (RCD). Charakterystyczne dla tego typu urządzenia są dwa obwody: tor prądowy (zaznaczony jako T i N) oraz cewka toroidalna, przez którą przepływają przewody fazowy i neutralny. Wyłącznik różnicowoprądowy służy do ochrony przed porażeniem prądem elektrycznym poprzez szybkie odłączenie zasilania w przypadku wystąpienia prądu różnicowego (np. w wyniku uszkodzenia izolacji).
