KWALIFIKACJA ELM2 - CZERWIEC 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

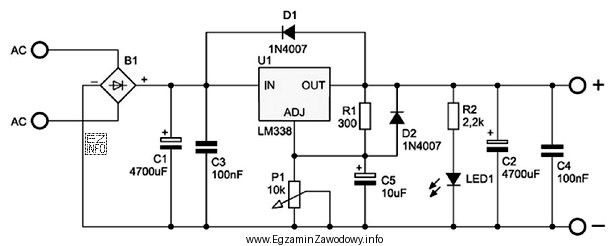

Schemat przedstawia układ zasilacza regulowanego. Można to rozpoznać po obecności transformatora (B1), mostka prostowniczego (D1), kondensatorów filtrujących (C1, C2, C4, C5) oraz stabilizatora napięcia (LM338). Dodatkowo, obecność potencjometru (P1) wskazuje na możliwość regulacji wyjściowego napięcia, co jest typowe dla zasilaczy regulowanych.
