W typowym odbiorniku radiowym z przemianą częstotliwości (układ superheterodynowy) kluczową rolę pełnią dwa bloki pracujące razem: mieszacz oraz generator lokalny (heterodyna).
Generator lokalny wytwarza sinusoidalny sygnał o częstotliwości zależnej od nastawienia odbiornika. Ten sygnał nie pochodzi z anteny – jest generowany wewnątrz urządzenia i doprowadzany do mieszacza. W mieszaczu następuje mnożenie/nie-liniowe "zmieszanie" sygnału odebranego (RF) z sygnałem heterodyny, co daje składowe o częstotliwościach będących sumą i różnicą częstotliwości. Po filtracji wybiera się zwykle różnicę, czyli częstotliwość pośrednią, która ma stałą wartość, co ułatwia dalsze wzmocnienie i selekcję.

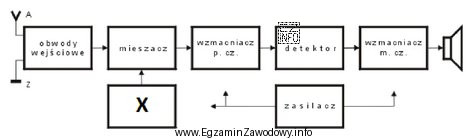

Dlatego, jeśli na schemacie blokowym widać blok "X" dostarczający sygnał do mieszacza (a jego wyjście nie jest połączone bezpośrednio z anteną), to jest to właśnie generator lokalny.
Dlaczego pozostałe odpowiedzi nie pasują?
- Wzmacniacz w.cz. wzmacnia słaby sygnał z anteny na tej samej (odbieranej) częstotliwości; nie wytwarza własnego sygnału do przemiany.
- Mieszacz sygnałów to element, w którym spotykają się sygnał z toru wejściowego i sygnał heterodyny; sam mieszacz nie jest źródłem częstotliwości lokalnej.
- Detektor sygnału (demodulator) znajduje się zwykle po torze częstotliwości pośredniej i odzyskuje informację (np. audio) z sygnału zmodulowanego; nie służy do wytwarzania częstotliwości pomocniczej.
W nauce do egzaminu warto zapamiętać parę: mieszacz + generator lokalny. Jeżeli w torze jest przemiana, to musi być źródło częstotliwości lokalnej, a jego zadaniem jest umożliwienie uzyskania stałej częstotliwości pośredniej.
