KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - PRÓBNY


PYTANIE NR 11.

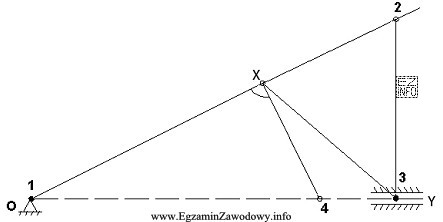

Na rysunku przedstawiono schemat mechanizmu korbowo-wodzikowego. Chwilowy środek obrotu dla punktów X i Y tego mechanizmu znajduje się w punkcie
Na rysunku przedstawiono schemat mechanizmu korbowo-wodzikowego. Chwilowy środek obrotu dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Chwilowy środek obrotu dla punktów X i Y w mechanizmie korbowo-wodzikowym znajduje się w punkcie, gdzie przecinają się prosta prostopadła do osi obrotu korby (linia przechodząca przez punkt 1) oraz prosta utwierdzona w stałym punkcie (linia przechodząca przez punkt 4). Na schemacie punkt ten jest oznaczony jako 2.
