KWALIFIKACJA ELM6 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

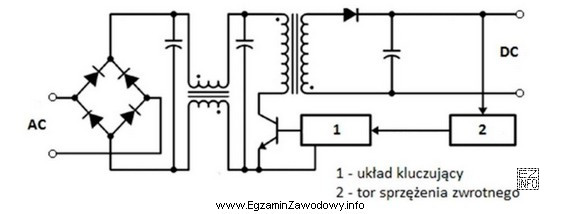

Schemat przedstawia typowy układ zasilacza impulsowego, który zawiera mostek prostowniczy, dławik, tranzystor kluczujący (1) oraz tor sprzężenia zwrotnego (2). Charakterystyczne dla zasilaczy impulsowych jest obecność układu kluczującego, który przełącza napięcie z dużą częstotliwością, co pozwala na efektywną zmianę napięcia przy stosunkowo małych stratach mocy.
