Liczba pulsów prostownika opisuje, ile razy w jednym okresie napięcia zasilającego na wyjściu pojawia się maksimum (kolejny "garb"/impuls) napięcia wyprostowanego. To praktyczny sposób klasyfikacji prostowników, bo liczba pulsów wiąże się z częstotliwością tętnień i "gładkością" napięcia DC.

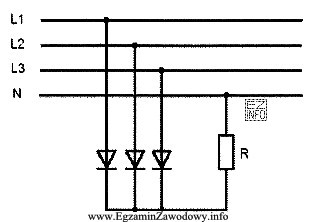

Odpowiedź "trójpulsowym" jest poprawna, gdy schemat przedstawia prostowanie z układu trójfazowego w konfiguracji, która wytwarza 3 pulsy w okresie. Typowo odpowiada temu prostownik trójfazowy jednopołówkowy: w danym momencie przewodzi ta gałąź, która jest aktualnie "najbardziej dodatnia", a zmiana faz powoduje trzy kolejne odcinki przewodzenia w jednym okresie.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim rozpoznaniu:
- "jednopulsowym" dotyczy najprostszych układów jednofazowych jednopołówkowych, gdzie w okresie występuje jeden impuls napięcia wyprostowanego (duże tętnienia i przerwy przewodzenia).
- "dwupulsowym" jest charakterystyczne dla prostownika jednofazowego dwupołówkowego (np. z odczepem środkowym transformatora albo mostka jednofazowego), gdzie w jednym okresie są dwa impulsy.
- "sześciopulsowym" najczęściej odnosi się do trójfazowego układu mostkowego (pełnookresowego), gdzie w okresie pojawia się sześć impulsów, co daje mniejsze tętnienia niż w układzie trójpulsowym.
Wskazówka egzaminacyjna: nie oceniaj układu wyłącznie po tym, że "jest trójfazowy". Kluczowe jest, czy jest to prostowanie jednopołówkowe czy mostkowe oraz jak przebiega przełączanie przewodzenia między fazami. To właśnie determinuje liczbę pulsów na wyjściu.
