KWALIFIKACJA CHM5 - CZERWIEC 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

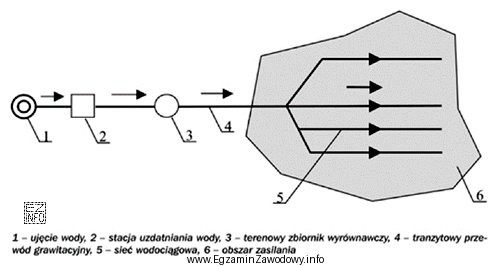

Na schemacie widoczne jest ujęcie wody (1), stacja uzdatniania wody (2), terenowy zbiornik wyrównawczy (3), traktony przewodów grawitacyjnych (4), sieć wodociągowa (5) oraz obszar zasilania (6). Brak jest na schemacie pomp, co wyklucza odpowiedzi związane z systemem pompowym. Sieć jest rozgałęziona, ponieważ woda rozprowadzana jest z terenowego zbiornika wyrównawczego do różnych części obszaru zasilania, co odpowiada definicji sieci rozgałęzionej.
