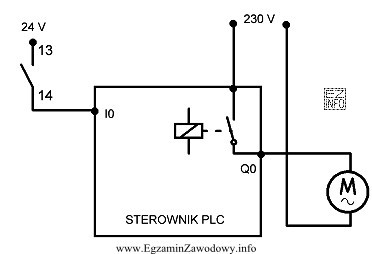

W tym zadaniu trzeba odczytać z rysunku dwa fakty: rodzaj wejść PLC oraz rodzaj wyjść PLC.
1) Wejścia sterownika
Po stronie wejścia oznaczonego jako I0 doprowadzono sygnał z zacisku 24 V przez styk (13–14). W automatyce przemysłowej najczęściej spotyka się cyfrowe wejścia 24 V DC (zasilanie pomocnicze dla czujników i przycisków), dlatego poprawna odpowiedź wskazuje właśnie na 24 V DC.
2) Wyjścia sterownika
Po stronie wyjścia Q0 w obrysie PLC widoczny jest symbol przekaźnika (cewka połączona linią przerywaną ze stykiem wykonawczym). Dodatkowo obwód wykonawczy jest zasilany napięciem sieciowym 230 V AC i steruje silnikiem jednofazowym (M~). To oznacza, że wyjście ma realizować przełączanie obwodu AC i zapewniać separację pomiędzy logiką sterowania a obwodem mocy, co jest typowe dla wyjść przekaźnikowych.
Dlaczego pozostałe odpowiedzi są błędne?
- Wejścia 24 V AC (odpowiedzi z 24 V AC) – nie wynikają z oznaczeń układu; w typowych układach PLC obwody wejściowe w sterowaniu maszyn są zasilane 24 V DC, a schemat pokazuje standardowy tor sterowania takim napięciem.
- Wyjścia tranzystorowe – są przeznaczone głównie do przełączania DC (np. 24 V DC) i nie służą bezpośrednio do komutacji obciążeń 230 V AC silnika. Na schemacie jest też jednoznaczny symbol przekaźnika, a nie tranzystora/triaka.
Wskazówka egzaminacyjna: gdy na rysunku w PLC widzisz cewkę i styk (przekaźnik) oraz obciążenie AC, najczęściej chodzi o wyjście przekaźnikowe. Gdy widzisz obciążenia 24 V DC (np. elektrozawory DC), częściej pojawiają się wyjścia tranzystorowe.
