Układ na rysunku należy rozpoznać po topologii i po tym, jaki rodzaj energii elektrycznej jest na wejściu i wyjściu.

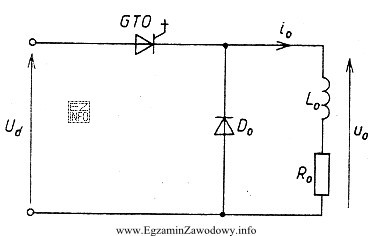

Widoczne jest źródło oznaczone Ud, czyli napięcie stałe. W torze zasilania znajduje się klucz półprzewodnikowy oznaczony jako GTO (tyrystor wyłączalny) włączony szeregowo między źródło a obciążenie. Po stronie obciążenia widać elementy L0 i R0 (obciążenie o charakterze indukcyjno-rezystancyjnym), a równolegle do obciążenia jest włączona dioda D0 – typowa dioda swobodnego przepływu (nazywana też diodą zerową).
Taki zestaw elementów jest charakterystyczny dla przerywacza prądu stałego (choppera), czyli przekształtnika DC-DC. Zasada działania jest następująca:
- Gdy klucz GTO jest załączony, energia ze źródła Ud płynie do obciążenia, a prąd w indukcyjności może narastać.
- Gdy klucz GTO jest wyłączony, prąd indukcyjności nie może się nagle zatrzymać, więc płynie przez diodę D0 (obwód "swobodny"), podtrzymując prąd obciążenia i ograniczając przepięcia.
- Regulacja wartości średniej napięcia/prądu na obciążeniu odbywa się przez zmianę współczynnika wypełnienia impulsów sterujących kluczem.
Dlaczego pozostałe odpowiedzi nie pasują?
- "prostownika sterowanego" – prostownik przekształca AC na DC, więc powinien mieć wejście zasilane napięciem przemiennym (często z transformatorem) i układ elementów przewodzących w obu połówkach okresu. Samo Ud jako źródło DC i brak typowego układu prostowniczego wskazują, że to nie jest prostownik.
- "falownika napięcia" – falownik wytwarza na wyjściu napięcie przemienne z zasilania DC, zwykle poprzez układ mostkowy (np. H-bridge) i odpowiednie sterowanie gałęziami. Tu nie ma mostka ani przełączania biegunowości napięcia na obciążeniu.
- "falownika prądu" – falownik prądu również służy do uzyskania przebiegu AC, lecz z inną strukturą i elementami zapewniającymi źródło prądowe po stronie DC. Pokazany schemat to klasyczny układ z diodą swobodną dla obciążenia indukcyjnego, typowy dla choppera, nie dla falownika prądu.
W praktyce takie przekształtniki spotyka się w zasilaczach impulsowych i układach regulacji w automatyce. Dla technika gazownictwa wiedza ta bywa przydatna przy rozumieniu zasilania i sterowania urządzeń pomocniczych (napędy, monitoring, układy podtrzymania).
