W ciągnikach rolniczych występuje kilka niezależnych (lub rozdzielonych funkcjonalnie) obwodów hydraulicznych. Na egzaminie często sprawdza się umiejętność rozpoznania, którego układu dotyczy schemat diagnostyczny oraz jakie podzespoły i parametry są w nim oceniane.

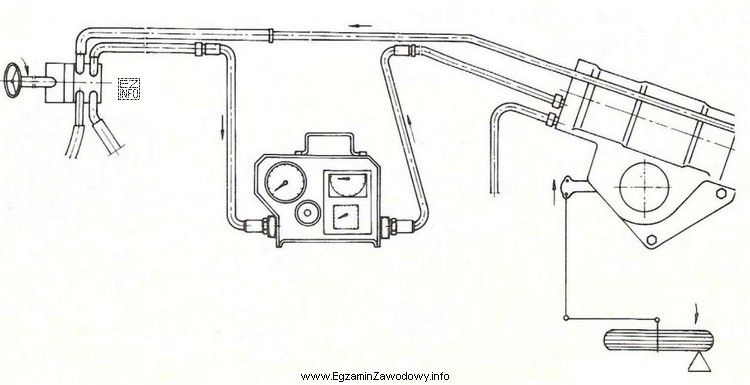

Odpowiedź "hydrostatycznego układu kierowniczego" jest właściwa wtedy, gdy schemat pokazuje obwód używany do sterowania kierunkiem jazdy poprzez hydrauliczne wspomaganie/napęd elementu wykonawczego układu kierowniczego. W typowym ujęciu diagnostycznym taki schemat będzie prowadził do oceny pracy układu kierowania, np. pod kątem prawidłowej reakcji na skręt, utrzymania wymaganego ciśnienia roboczego, szczelności oraz poprawnego działania elementów sterujących przepływem.
Pozostałe odpowiedzi są niepoprawne, bo opisują inne funkcje i inne obszary pomiarów:
- "hydrauliki zewnętrznej ciągnika" dotyczy obwodów zasilających odbiorniki zewnętrzne (np. siłowniki maszyn), zwykle poprzez złącza hydrauliczne i rozdzielacze. Schemat oceny takiego układu koncentrowałby się na parametrach wyjść hydrauliki zewnętrznej, a nie na pracy mechanizmu kierowania.
- "podnośnika hydraulicznego" odnosi się do układu TUZ (podnoszenie/opuszczanie narzędzi). Diagnostyka podnośnika skupia się na podnoszeniu, opadaniu, utrzymaniu pozycji i wydajności dla siłownika podnośnika, co jest inną funkcją niż skręt.
- "hydraulicznego układu sterowania sprzęgłem" (jeśli występuje) dotyczy wysprzęglania i pracy sprzęgła. Schemat takiego obwodu byłby powiązany z mechanizmem sprzęgła, a nie z układem kierowniczym.
Wskazówka egzaminacyjna: patrząc na schemat, najpierw ustal funkcję obwodu (skręt, podnoszenie, zasilanie zewnętrzne, wysprzęglanie), a dopiero potem dopasuj nazwę układu. To ogranicza ryzyko pomyłki wynikającej z samego faktu, że "wszędzie jest pompa i przewody".
