KWALIFIKACJA ELE5 - STYCZEŃ 2015



PYTANIE NR 10.

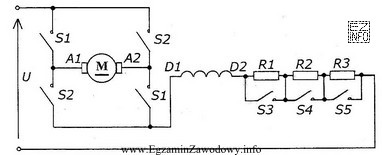

Na rysunku przedstawiono schemat układu pracy nawrotnej z regulacją prędkości silnika prądu stałego. Którego z wymienionych mierników należy użyć do lokalizacji zwarcia lub przerwy w tym układzie metodą beznapięciową?
Na rysunku przedstawiono schemat układu pracy nawrotnej z regulacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do lokalizacji zwarcia lub przerwy w układzie elektrycznym metodą beznapięciową używa się omomierza, który mierzy opór elektryczny. Pozwala to na wykrycie nieciągłości obwodu (przerwy) lub niepożądanej niskiej rezystancji (zwarcia). Watomierz, woltomierz i amperomierz służą do pomiarów w obwodach pod napięciem i nie są odpowiednie do lokalizacji zwarcia lub przerwy metodą beznapięciową.
