KWALIFIKACJA ELM2 + ELM5 - STYCZEŃ 2013



PYTANIE NR 40.

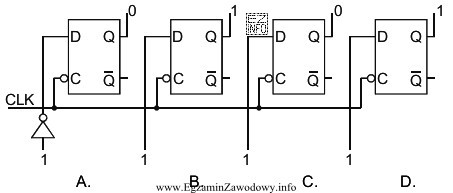

Na rysunku przedstawiono schemat układu rejestru równoległo-równoległego 4-bitowego, zbudowanego z przerzutników typu D, Po podaniu impulsu na wejścia zegarowe C, na wyjściu otrzymano stany logiczne zapisane na rysunku. Który przerzutnik jest uszkodzony?
Na rysunku przedstawiono schemat układu rejestru równoległo-ró
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerzutnik typu D przekazuje stan logiczny z wejścia D na wyjście Q po otrzymaniu impulsu zegarowego. Na schemacie przerzutniki A, B i D przekazują stany zgodne z oczekiwaniami (0 na A, 1 na B, 0 na D), natomiast przerzutnik C nie przekazuje stanu logicznego z wejścia D (1) na wyjście Q (0), co wskazuje na jego uszkodzenie.
