KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 5.

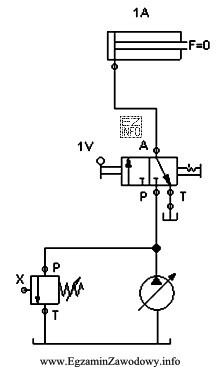

Na rysunku przedstawiono schemat układu sterowania
Na rysunku przedstawiono schemat układu sterowania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiono schemat układu, który zawiera elementy typowe dla układów hydraulicznych, takie jak pompa (symbolizowana przez koło z krzyżykiem w środku), zawory sterujące przepływem cieczy oraz siłownik hydrauliczny (symbolizowany przez prostokąt z literą "A" i strzałką wskazującą kierunek ruchu). Brak elementów charakterystycznych dla układów pneumatycznych, programowalnych czy przekaźnikowo-stycznikowych.
