KWALIFIKACJA ELM3 - CZERWIEC 2014



PYTANIE NR 23.

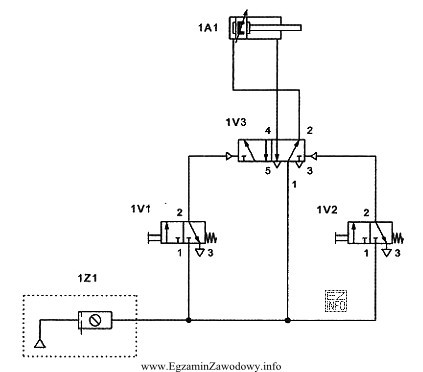

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie
Tłoczysko siłownika 1A1 powinno wysunąć się po wciś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu można stwierdzić, że jeśli tłoczysko siłownika 1A1 wysuwa się po wciśnięciu przycisku zaworu 1V2, a powinno się wsunąć, to wskazuje to na błędne połączenie wyjść zaworu 1V3 z siłownikiem 1A1. Zawór 1V3 powinien kierować powietrze w taki sposób, aby po wciśnięciu przycisku 1V1 tłoczysko się wysuwało, a po wciśnięciu przycisku 1V2 wsuwało. Błędne połączenie tych elementów powoduje odwrotne działanie układu w stosunku do zakładanego.
