KWALIFIKACJA ELM3 - CZERWIEC 2011



PYTANIE NR 21.

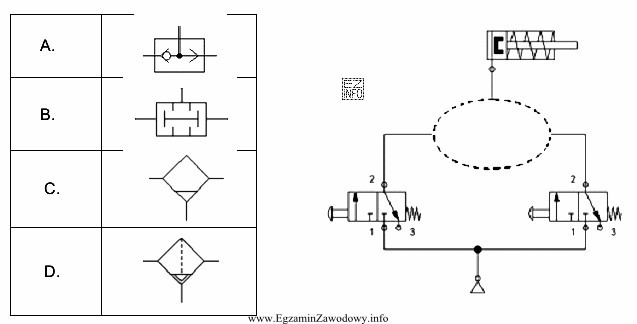

W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego działania, tłoczysko siłownika powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Schemat należy uzupełnić o element
W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby tłoczysko siłownika jednostronnego działania wysuwało się przy jednoczesnym naciśnięciu obu przycisków, konieczne jest zastosowanie zaworu AND (logicznego "i"), który przepuszcza medium tylko wtedy, gdy na obu wejściach jest sygnał. Odpowiedź B przedstawia symbol zaworu AND, który spełnia wymagane warunki działania układu.
