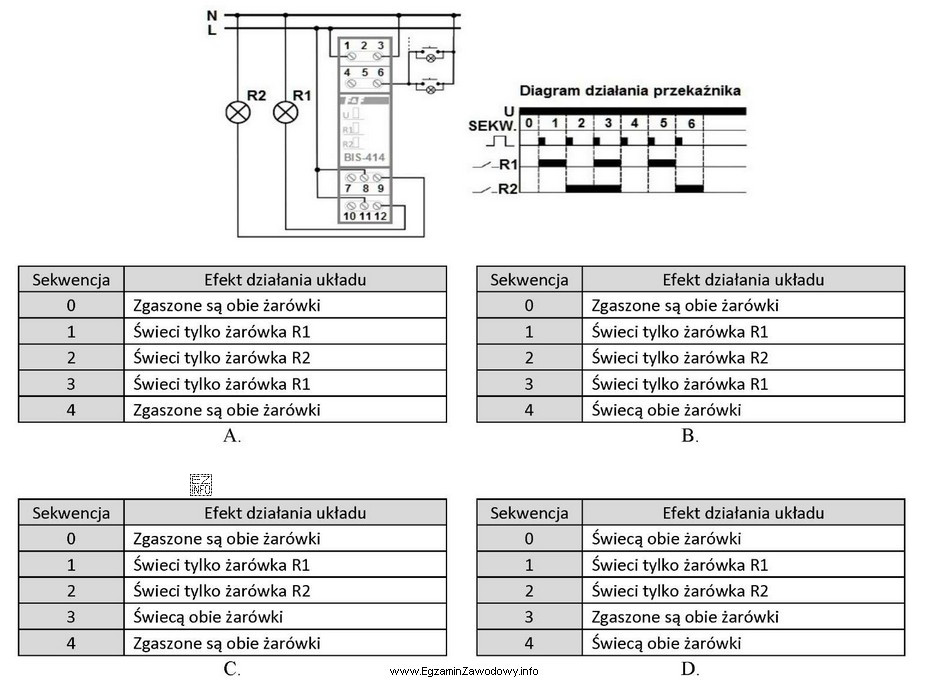

W tym zadaniu kluczowe jest poprawne odczytanie diagramu czasowego przekaźnika bistabilnego. Oś pozioma pokazuje kolejne sekwencje (zdarzenia), a przebiegi dla R1 i R2 informują, czy dane wyjście jest w stanie HIGH (aktywne) czy LOW (nieaktywne). Dla układu z dwiema żarówkami oznacza to bezpośrednio: wyjście HIGH → obwód załączony → żarówka świeci; wyjście LOW → obwód wyłączony → żarówka zgaszona.
Analiza sekwencji (z wykresu):
- SEKW. 0: R1 = LOW oraz R2 = LOW, więc obie żarówki są zgaszone.
- SEKW. 1: R1 przechodzi w HIGH, a R2 pozostaje LOW, więc świeci tylko R1.
- SEKW. 2: R1 jest LOW, a R2 jest HIGH, więc świeci tylko R2.
- SEKW. 3: R1 = HIGH i jednocześnie R2 = HIGH, więc świecą obie żarówki.
- SEKW. 4: R1 i R2 wracają do LOW, więc obie żarówki są zgaszone.
Poprawna odpowiedź to ta, która opisuje dokładnie powyższą sekwencję stanów. Najczęstsze pomyłki wynikają z dwóch mechanizmów: (1) odwrócenia interpretacji HIGH/LOW (błędne skojarzenie, że "wysoki" może oznaczać brak działania), oraz (2) założenia, że wyjścia nie mogą być aktywne jednocześnie. W tym układzie jest to możliwe i właśnie w sekwencji 3 występuje stan "oba HIGH".
Dlaczego pozostałe opisy są niepoprawne? Ponieważ przypisują niezgodne efekty do co najmniej jednej sekwencji, np. wskazują świecenie tylko jednej żarówki w sekwencji 3 mimo jednoczesnego HIGH na R1 i R2, albo podają świecenie obu żarówek już w sekwencji 0, gdy na wykresie oba wyjścia są LOW.
Wskazówka egzaminacyjna: zawsze najpierw przepisz z diagramu pary stanów (R1, R2) dla kolejnych sekwencji, a dopiero potem zamień je na efekt (zgaszona/jasna). To ogranicza ryzyko przeoczenia jednoczesnej aktywacji.
