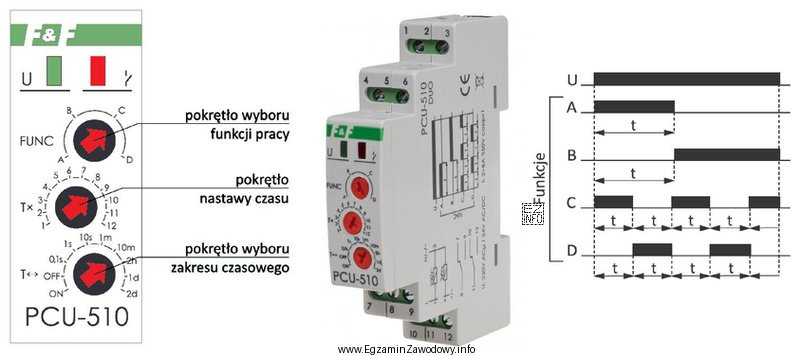

Wielofunkcyjny przekaźnik czasowy ma zwykle trzy kluczowe nastawy: wybór funkcji pracy (FUNC), nastawę mnożnika Tx oraz wybór zakresu czasu T (np. sekundy, minuty, godziny). W przedstawionej konfiguracji FUNC ustawiono na C, Tx na 9, a zakres T na 10 m.
Dla tego typu przekaźników czas przełączania wyznacza się ze wzoru:
t = Tx × T
czyli podstawiamy odczytane nastawy: t = 9 × 10 min = 90 minut.
Kluczowa jest też interpretacja funkcji C: jest to tryb cykliczny (symetryczny), w którym wyjście przechodzi naprzemiennie między stanem załączenia i wyłączenia co czas t. Wykres dla funkcji C pokazuje start od stanu wysokiego, czyli cykl zaczyna się od załączenia, a dopiero po czasie t następuje wyłączenie, po kolejnym t znów załączenie itd.
Dlatego poprawna odpowiedź to: 90 minut zaczynając od załączenia.
- 9 minut zaczynając od wyłączenia – błędne, bo ani czas (powinno być 90 min), ani początek cyklu (w C start od załączenia) się nie zgadzają.
- 9 minut zaczynając od załączenia – start cyklu może pasować, ale czas jest źle policzony (pominięto zakres 10 m).
- 90 minut zaczynając od wyłączenia – czas jest policzony poprawnie, lecz błędnie określono stan początkowy; wykres funkcji C wskazuje start od załączenia.
W praktyce taka funkcja cykliczna bywa używana do okresowego uruchamiania urządzeń pomocniczych (np. wentylatorów) w instalacjach technicznych, gdzie liczy się zarówno czas cyklu, jak i to, od jakiego stanu rozpoczyna się praca.
