Kwalifikacje w zawodzie - testy zawodowe on-line i arkusze

KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)



PYTANIE NR 38.

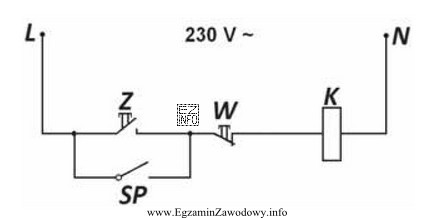

Na rysunku przedstawiono schemat układu sterowania stycznika załączającego silnik trójfazowy. Przy sprawdzaniu poprawności wykonania montażu tego układu z dokumentacją należy między innymi sprawdzić czy
Na rysunku przedstawiono schemat układu sterowania stycznika załączają
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie układu sterowania stycznika załączającego silnik trójfazowy widać oznaczenie "230 V ~", co wskazuje na napięcie znamionowe cewki stycznika. Odpowiedź ta jest zgodna z informacją przedstawioną na schemacie. Pozostałe odpowiedzi nie są związane z informacjami, które można zweryfikować na podstawie schematu.
