KWALIFIKACJA ELE2 - PAŹDZIERNIK 2016



PYTANIE NR 13.

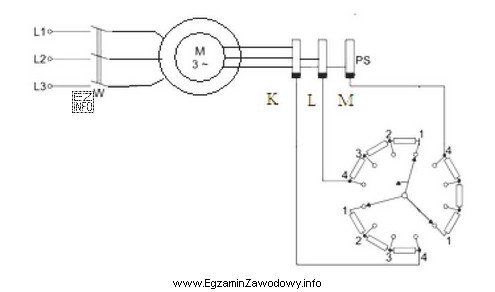

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika
Na rysunku przedstawiono schemat układu zasilania i sterowania silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia silnik pierścieniowy, który jest wyposażony w rozrusznik rezystancyjny. Widać to po obecności trzech rezystorów w obwodzie wirnika, co jest typowe dla tego typu silników. Rozrusznik rezystancyjny służy do ograniczenia prądu rozruchowego i momentu rozruchowego, co jest charakterystyczne dla silników pierścieniowych.
