KWALIFIKACJA TKO5 - CZERWIEC 2020



PYTANIE NR 4.

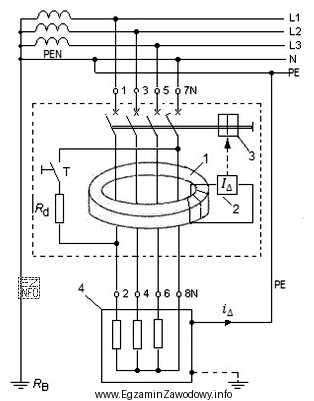

Na rysunku przedstawiono schemat urządzenia zapewniającego bezpieczne działanie instalacji elektrycznej poprzez wyłączanie w układzie prądu
Na rysunku przedstawiono schemat urządzenia zapewniającego bezpieczne dział
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widoczny jest schemat wyłącznika różnicowoprądowego, który służy do ochrony instalacji elektrycznej przed skutkami przepływu prądu różnicowego mogącego powstać w wyniku uszkodzenia izolacji lub innego błędu w instalacji. Urządzenie to reaguje na różnicę między prądem wchodzącym a wychodzącym, co jest charakterystyczne dla wyłączników różnicowoprądowych.
