W sieciach wodociągowych układ (topologia) opisuje sposób połączenia przewodów i węzłów. To, czy sieć jest rozgałęźna czy pierścieniowa, ma znaczenie praktyczne: wpływa na niezawodność zasilania, możliwość przełączeń, kierunki przepływu oraz zachowanie ciśnień podczas awarii lub prac eksploatacyjnych.

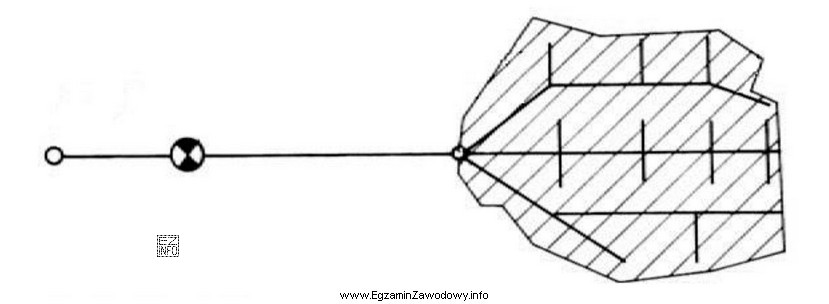

Odpowiedź "rozgałęźnym" jest poprawna, gdy na rysunku widać strukturę przypominającą drzewo: przewód główny i kolejne odgałęzienia prowadzące do odbiorców, ale bez domkniętych pętli. W takiej sieci, jeśli dojdzie do uszkodzenia odcinka, część odbiorców może zostać pozbawiona zasilania, bo woda nie ma alternatywnej trasy dopływu.
Dlaczego pozostałe odpowiedzi nie pasują do układu rozgałęźnego?
- "pierścieniowym" – sieć pierścieniowa tworzy co najmniej jedną pętlę (pierścień). Dzięki temu woda może dopłynąć do punktu z dwóch stron, a odcięcie fragmentu zwykle nie pozbawia zasilania całego obszaru.
- "zamkniętym" – w praktyce oznacza układ z zamknięciami (pętlami), czyli również sieć o połączeniach umożliwiających obejście odciętego odcinka. Jeśli na schemacie nie ma pętli, nie jest to układ zamknięty.
- "pajęczym" – to określenie bywa używane potocznie na układ wielokierunkowy/siatkowy, gdzie połączeń jest dużo i występuje wiele dróg przepływu. Taka sieć ma liczne oczka/pętle i nie przypomina prostego drzewa rozgałęzień.
Wskazówka egzaminacyjna: szukaj na schemacie pętli. Jeśli choć jedna pętla jest wyraźnie domknięta, rozważ układ pierścieniowy/zamknięty. Jeśli widać tylko "gałęzie" bez domknięć, najczęściej będzie to układ rozgałęźny.
