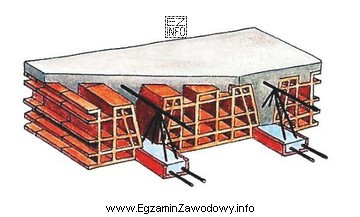

W zadaniach z kwalifikacji BUD.1 często trzeba rozpoznać typ stropu na podstawie rysunku. Kluczowe jest odczytanie układu elementów nośnych (np. żeber, belek, płyt) oraz rodzaju wypełnienia i sposobu wykonania.
Odpowiedź "Fert." jest właściwa, ponieważ strop Fert jest zaliczany do rozwiązań gęstożebrowych, gdzie na rysunku zwykle widoczny jest powtarzalny układ żeber/balek oraz wypełnienie między nimi. Taki schemat odróżnia się od stropów płytowych i od rozwiązań opartych na stalowych belkach z wypełnieniem ceglastym.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Kleina" – to konstrukcja kojarzona z inną zasadą pracy i innymi elementami nośnymi (typowo belki stalowe i wypełnienie), więc jej rysunek przekroju wygląda inaczej niż w stropie gęstożebrowym.
- "Teriva." – także jest stropem gęstożebrowym i bywa mylony z Fert. W praktyce różnice wynikają z systemu i detali elementów (np. kształtu/rodzaju belek i pustaków). W tym zadaniu rysunek odpowiada rozwiązaniu nazwanym "Fert", a nie "Teriva".
- "Filigran." – odnosi się do technologii półprefabrykowanej z cienką płytą prefabrykowaną i nadbetonem; na rysunkach dominują cechy stropu płytowego (płyta prefabrykowana), a nie układ żeber i wypełnień jak w typowych stropach gęstożebrowych.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, ustal najpierw, czy rysunek pokazuje strop żebrowy czy płytowy, a dopiero potem dopasuj nazwę systemu. To zmniejsza ryzyko pomylenia podobnych rozwiązań.
