KWALIFIKACJA ELM3 - CZERWIEC 2015



PYTANIE NR 39.

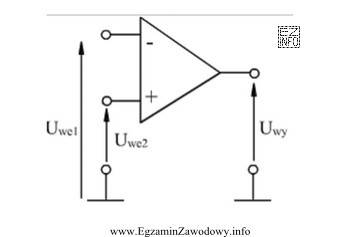

Na rysunku przedstawiono symbol
Na rysunku przedstawiono symbol
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku to typowy schematyczny symbol wzmacniacza operacyjnego, który jest urządzeniem elektronicznym służącym do wzmacniania sygnału elektrycznego. Charakterystyczny kształt trójkąta z dwoma wejściami (oznaczonymi jako Uwe1 i Uwe2) i jednym wyjściem (oznaczone jako Uwy) jest powszechnie stosowany w schematach elektronicznych do reprezentowania wzmacniacza operacyjnego.
