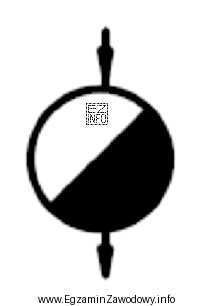

W dokumentacji technologicznej zakładów chemicznych (schematy procesowe, schematy rurociągów i aparatury) urządzenia przedstawia się za pomocą symboli graficznych. Zadanie polega na rozpoznaniu, jaki aparat reprezentuje pokazany znak.
Młyn kulowy jest urządzeniem do rozdrabniania (mielenia) materiału, w którym wsad znajduje się w obracającym się bębnie razem z kulami pełniącymi rolę medium mielącego. Dlatego w symbolice procesowej bywa kojarzony z aparaturą rozdrabniającą, a nie z aparaturą do mieszania czy wymiany ciepła.
Dlaczego pozostałe odpowiedzi są błędne w kontekście typowego oznaczenia aparatury:
- "mieszalnika" – mieszalnik służy do ujednorodniania, sporządzania zawiesin/roztworów, zwykle kojarzony jest z mieszadłem i zbiornikiem. Funkcja podstawowa to mieszanie, nie mielenie.
- "separatora" – separatory (np. cyklony, osadniki, filtry) realizują rozdział faz lub frakcji. Ich symbole wskazują na rozdzielanie, a nie na mechaniczne rozdrabnianie w bębnie z medium mielącym.
- "wymiennika ciepła" – wymienniki służą do przekazywania ciepła między mediami (ogrzewanie/chłodzenie). Symbole wymienników odnoszą się do przepływu i powierzchni wymiany ciepła, a nie do procesu rozdrabniania.
Wskazówka egzaminacyjna: przy pytaniach o symbol zawsze warto szukać charakterystycznej cechy funkcjonalnej aparatu (mielenie, mieszanie, separacja, wymiana ciepła) i dopiero potem dopasować nazwę. Trzeba też pamiętać, że w praktyce zakładowej szczegóły symboli mogą zależeć od legendy zastosowanej w projekcie.
