KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2016 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

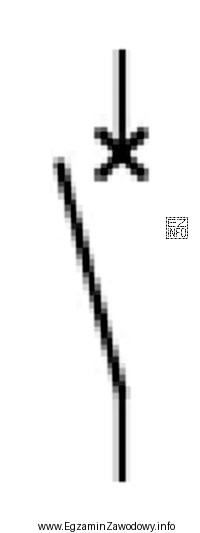

Symbol graficzny przedstawiony na rysunku to symbol wyłącznika. Wyłącznik jest urządzeniem elektroenergetycznym służącym do załączania i wyłączania obwodów elektrycznych pod obciążeniem oraz w warunkach zwarcia. Symbol ten składa się z pionowej linii reprezentującej przewód elektryczny oraz charakterystycznego znaku "X" na górze, który symbolizuje możliwość rozłączenia obwodu. Taki symbol jest powszechnie stosowany w schematach elektrycznych do oznaczania wyłączników.
