Pytanie sprawdza umiejętność rozpoznawania symboli elementów na schematach elektrycznych, co w diagnostyce pojazdów jest kluczowe (czytanie instalacji, lokalizacja elementu, dobór zamiennika).

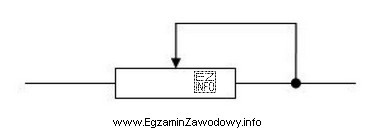

Rezystor nastawny (np. potencjometr, rezystor regulowany) przedstawia się jako symbol rezystora, do którego dodano oznaczenie możliwości zmiany wartości. W praktyce jest to najczęściej strzałka/ukośna kreska wskazująca regulację lub suwak. Taki zapis informuje, że rezystancję można ustawiać (ręcznie, nastawą serwisową albo jako element regulacyjny w obwodzie).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Kondensator ma charakterystyczny symbol dwóch okładek (dwie równoległe linie lub linia prosta i wygięta dla elektrolitycznego). Nie ma elementu wskazującego regulację rezystancji.
- Źródło napięcia oznacza się symbolem źródła (np. okrąg z oznaczeniami biegunów lub symbol baterii). To element "zasilający", a nie regulacyjny.
- Żarówka jest odbiornikiem energii; jej symbol to zwykle okrąg z oznaczeniem włókna/krzyżykiem. Nie jest to ani rezystor, ani element regulowany.
Wskazówka egzaminacyjna: szukaj w symbolu "dodatku", który zmienia znaczenie elementu podstawowego. Dla rezystora nastawnego takim dodatkiem jest znacznik regulacji (strzałka/suwak), a nie sam kształt rezystora.
