Rozpoznawanie symboli na schematach jest kluczowe w pracy mechatronika: pozwala szybko zrozumieć, czy dany blok wzmacnia sygnał z czujnika, czy go porównuje, albo wykonuje operacje typowe dla logiki cyfrowej.

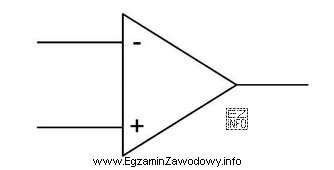

Odpowiedź "wzmacniacza operacyjnego" jest właściwa, ponieważ symbol wzmacniacza operacyjnego jest w praktyce rysowany jako trójkątny blok z dwoma wejściami i jednym wyjściem. Charakterystyczne jest rozróżnienie wejścia nieodwracającego i odwracającego (w wielu schematach oznaczane znakami + i −). W układach mechatronicznych op-amp występuje m.in. w torach kondycjonowania sygnałów (wzmacnianie, filtracja, sumowanie napięć, całkowanie).
Odpowiedź "multipleksera" jest niepoprawna, bo multiplekser to element logiki cyfrowej przełączający jedno z wielu wejść na jedno wyjście. Jego symbol zwykle akcentuje wiele wejść, linie adresowe/sterujące i funkcję przełączania, a nie typowy układ dwóch wejść jak w op-ampie.
Odpowiedź "komparatora cyfrowego" także nie pasuje. Komparator cyfrowy porównuje liczby/bity (np. A i B) i daje wyjścia typu A>B, A=B, A<B. Symbol takiego bloku jest kojarzony z porównaniem wielobitowym, a nie z analogowym wzmacniaczem o wejściach +/−.
Odpowiedź "sumatora" jest błędna w tym sensie, że "sumator" w elektronice cyfrowej (adder) ma symbol bloku logicznego z wejściami bitowymi i wyjściami sumy/przeniesienia. Co prawda op-amp może realizować funkcję sumatora analogowego, ale na schemacie elementem jest nadal wzmacniacz operacyjny, a "sumator" nie jest jego standardową nazwą-symbolu jako komponentu.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz trójkąt z dwoma wejściami i jednym wyjściem, najpierw sprawdź oznaczenia wejść (+/−) i kontekst toru analogowego. To pomaga odróżnić wzmacniacz operacyjny od bloków stricte cyfrowych.
