KWALIFIKACJA BUD11 - PAŹDZIERNIK 2016



PYTANIE NR 3.

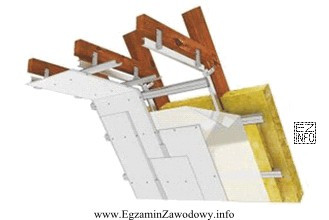

Na rysunku przedstawiono system zabudowy poddasza wykonany na konstrukcji
Ilustracja przedstawia system zabudowy poddasza wykonany na konstrukcji stalowej z podwójnym opłytowaniem, co jest zgodne z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku widać ruszt z metalowych, srebrnych profili mocowanych wieszakami do krokwi, co oznacza konstrukcję stalową.
Na krawędzi przekroju okładziny wyraźnie widać dwie warstwy płyt ułożonych jedna na drugiej, czyli podwójne opłytowanie.

Pełne wyjaśnienie:

W zabudowie poddasza kluczowe jest rozpoznanie dwóch cech: rodzaju rusztu (stalowy lub drewniany) oraz liczby warstw okładziny (pojedyncze lub podwójne opłytowanie).

Dlaczego poprawna jest odpowiedź: "stalowej z podwójnym opłytowaniem"?

  • Konstrukcja stalowa (ruszt stalowy): na rysunku widoczne są srebrne, metalowe profile/kształtowniki. Taki ruszt wykonuje się z profili stalowych (np. typu CD/CW) mocowanych do krokwi przy użyciu wieszaków.
  • Podwójne opłytowanie: na krawędziach przekroju okładziny widać dwie wyraźne "grubości" płyt, czyli dwie warstwy ułożone jedna na drugiej. Podwójne opłytowanie zwiększa sztywność, a zwykle także poprawia parametry akustyczne i odporność ogniową.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "drewnianej z podwójnym opłytowaniem" – liczba warstw płyt może się zgadzać, ale ruszt nie jest z łat drewnianych; na rysunku elementy rusztu mają wygląd metalowych profili.
  • "stalowej z pojedynczym opłytowaniem" – ruszt jest stalowy, ale okładzina nie jest jednowarstwowa; przekrój pokazuje dwie warstwy płyt.
  • "drewnianej z pojedynczym opłytowaniem" – nie zgadza się ani materiał rusztu (nie jest drewniany), ani liczba warstw płyt (nie jest pojedyncza).

Wskazówka egzaminacyjna: aby odróżnić opłytowanie pojedyncze od podwójnego, nie oceniaj po samej powierzchni płyty. Zawsze szukaj miejsca, gdzie widać krawędź przekroju – tam najłatwiej policzyć warstwy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na rysunku, że ruszt jest stalowy, a nie drewniany?
Ruszt stalowy rozpoznasz po metalowych profilach (zwykle "srebrnych" na schematach) i typowych kształtownikach. Ruszt drewniany to łaty/kontrłaty o przekroju prostokątnym. Na przekrojach często widać też metalowe wieszaki łączące profile z krokwiami.
Co to jest podwójne opłytowanie w zabudowie poddasza?
Podwójne opłytowanie oznacza dwie warstwy płyt g-k przykręcone do rusztu jedna na drugiej. Warstwy zwykle montuje się z przesunięciem spoin. Takie rozwiązanie zwiększa sztywność okładziny i często poprawia parametry akustyczne oraz odporność ogniową przegrody.
Jak na przekroju policzyć liczbę warstw płyt g-k?
Najpewniej liczy się warstwy na krawędzi przekroju, gdzie widać "schodek" materiału. Jedna płyta daje jedną grubość okładziny, a dwie płyty tworzą wyraźnie grubszy pakiet. Nie opieraj się wyłącznie na widoku powierzchni, bo spoin nie zawsze widać.
Dlaczego w zabudowie poddasza stosuje się podwójne opłytowanie?
Stosuje się je, gdy potrzebna jest większa sztywność okładziny oraz lepsze parametry użytkowe, np. tłumienie hałasu lub wyższa odporność ogniowa. W praktyce spotyka się je np. w sypialniach, przy ścianach oddzielenia lub tam, gdzie wymagania akustyczne są podwyższone.
Czy metalowe wieszaki zawsze oznaczają konstrukcję stalową?
Nie zawsze. Wieszaki mogą łączyć różne elementy, a sam fakt występowania metalu nie przesądza o tym, z czego jest ruszt. O rodzaju konstrukcji decyduje to, czy okładzina jest mocowana do profili stalowych, czy do łat drewnianych widocznych jako elementy drewniane.
Jakie elementy zabudowy poddasza najczęściej widać na rysunku przekrojowym?
Zwykle widać krokwie, warstwę izolacji (np. wełnę mineralną), ruszt (profile stalowe lub łaty drewniane), wieszaki/mocowania oraz płyty g-k. Na dobrych przekrojach można rozpoznać też liczbę warstw płyt oraz sposób mocowania (np. wkręty do profili).
Jakie błędy najczęściej popełnia się przy rozpoznawaniu opłytowania na rysunkach?
Najczęstszy błąd to ocenianie "na oko" po grubości bez sprawdzenia krawędzi przekroju. Drugi błąd to pomijanie faktu, że przy podwójnym opłytowaniu spoiny bywają przesunięte, więc na jednej powierzchni nie widać łatwo dwóch warstw. Pomaga szukanie miejsc cięcia.
Jakie są różnice między profilem stalowym a łatą drewnianą w zabudowie poddasza?
Profil stalowy jest cienkościenny i ma charakterystyczny kształt "C/U", a na rysunkach często jest przedstawiany jako element metalowy. Łata drewniana ma przekrój pełny (prostokątny) i jest częścią rusztu drewnianego. Różni się też sposobem łączenia i typowymi akcesoriami montażowymi.
Kiedy wykonuje się ruszt drewniany zamiast stalowego na poddaszu?
Ruszt drewniany spotyka się np. przy prostych rozwiązaniach lub gdy przewiduje to projekt i technologia wykonania. Ruszt stalowy jest bardzo popularny w systemach suchej zabudowy dzięki powtarzalności i łatwości poziomowania. W zadaniach egzaminacyjnych ważne jest, aby rozpoznawać oba rozwiązania po cechach na rysunku.
Jak przygotować się do zadań BUD.11 z rozpoznawania systemów zabudowy poddasza?
Ćwicz czytanie przekrojów: zaznaczaj na nich krokwie, izolację, ruszt i okładzinę. Ucz się typowych cech profili stalowych i łat drewnianych oraz sposobu liczenia warstw płyt na krawędzi cięcia. Dobrą metodą jest porównywanie kilku rysunków: 1x płyta vs 2x płyta oraz stal vs drewno.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • PN-EN 14195:2015-12, Wyroby z metalu do systemów płyt gipsowo-kartonowych — Definicje, wymagania i metody badań
  • PN-EN 520+A1:2010, Płyty gipsowo-kartonowe — Definicje, wymagania i metody badań

Materiały:

  • Podręczniki i skrypty do kwalifikacji BUD.11 z działu "sucha zabudowa/poddasza"
  • Katalogi i instrukcje montażu systemów g-k (sekcje: ruszty, opłytowanie 1x/2x)
  • Ćwiczenia z czytania rysunku budowlanego: przekroje i detale poddasza
