KWALIFIKACJA ELE5 - STYCZEŃ 2018



PYTANIE NR 3.

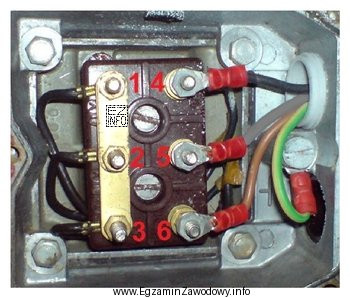

Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowego zwieracza należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?
Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to "1-4, 2-5, 3-6". Na zdjęciu widoczna jest tabliczka zaciskowa silnika trójfazowego z połączeniem w gwiazdę. Aby zmienić połączenie na trójkąt, należy usunąć metalowy zwieracz łączący zaciski 4, 5 i 6, a następnie połączyć odpowiednie pary zacisków. Prawidłowe połączenie w trójkąt wymaga połączenia końca jednego uzwojenia z początkiem następnego, co odpowiada parom 1-4, 2-5 i 3-6. Takie połączenie zapewni poprawne skojarzenie uzwojeń w układ trójkąta, umożliwiając prawidłową pracę silnika przy tym typie połączenia.
