Skojarzenie uzwojeń silnika trójfazowego decyduje o tym, jak trzy uzwojenia stojana są ze sobą elektrycznie powiązane. W praktyce spotyka się najczęściej dwa układy: gwiazdę (Y) i trójkąt (Δ).
W układzie gwiazdy trzy końce (lub trzy początki – zależnie od oznaczeń) uzwojeń są połączone razem w jeden wspólny punkt. Na tabliczce zaciskowej realizuje się to zwykle przez metalowy zwieracz/mostek, który zwiera trzy zaciski tworzące punkt wspólny.
W układzie trójkąta uzwojenia tworzą zamkniętą pętlę: koniec uzwojenia A łączy się z początkiem uzwojenia B, koniec B z początkiem C, a koniec C z początkiem A. Dzięki temu powstają trzy węzły, do których doprowadza się trzy fazy.

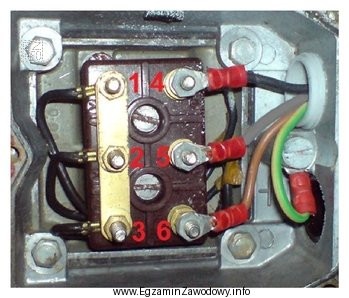

Dlatego po zdjęciu zwieracza z układu "gwiazda" trzeba wykonać takie mostkowanie, które skojarzy pary zacisków "początek–koniec" kolejnych uzwojeń. Odpowiedź "1-4, 2-5, 3-6" odpowiada typowemu sposobowi zamiany Y na Δ na tabliczce 6-zaciskowej: każda para tworzy jeden węzeł trójkąta.
Pozostałe warianty są błędne, bo prowadzą do niewłaściwego skojarzenia: mogą łączyć zaciski, które nie tworzą kolejnych węzłów Δ albo mieszają połączenia tak, że nie powstaje prawidłowa zamknięta pętla trzech uzwojeń. W praktyce skutkuje to nieprawidłową pracą silnika (złe napięcia na uzwojeniach, duże prądy, brak momentu lub przegrzewanie).
Wskazówka egzaminacyjna: nie próbuj zapamiętywać samych numerów. Najpierw przypomnij sobie zasadę: gwiazda = trzy zaciski zwarte razem, trójkąt = trzy pary łączące koniec z początkiem kolejnego uzwojenia. Dopiero potem dopasuj pary zacisków z rysunku.
