KWALIFIKACJA ELE5 - CZERWIEC 2018



PYTANIE NR 11.

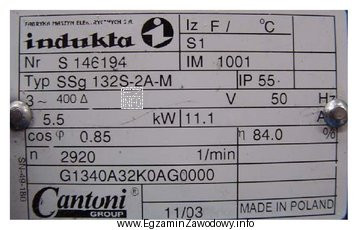

Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika?
Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z zasadami doboru zabezpieczeń przeciążeniowych dla silników elektrycznych, wartość prądu zabezpieczenia przeciążeniowego powinna być wyższa niż nominalny prąd silnika. W tym przypadku, zgodnie z odczytem z tabliczki znamionowej, nominalny prąd silnika wynosi 11,1 A. Mnożąc tę wartość przez współczynnik 1,1, otrzymujemy wartość prądu zabezpieczenia przeciążeniowego równą 12,21 A, co po zaokrągleniu daje 12,2 A.
