Tabliczka znamionowa służy do jednoznacznej identyfikacji urządzenia oraz do podania jego parametrów znamionowych, czyli takich, które są podstawą doboru zasilania, zabezpieczeń i warunków pracy.
Silnik indukcyjny (asynchroniczny) jest maszyną prądu przemiennego, dlatego na jego tabliczce bardzo często występują informacje charakterystyczne dla AC, takie jak:
- rodzaj zasilania (np. 1~ lub 3~),
- częstotliwość (Hz),
- moc znamionowa, prąd znamionowy oraz napięcie,
- prędkość obrotowa (obr/min) wynikająca z poślizgu,
- współczynnik mocy cos φ i/lub sprawność.

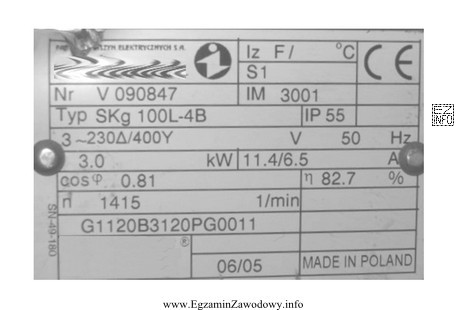

Odpowiedź "silnik indukcyjnego" (rozumiana jako tabliczka znamionowa silnika indukcyjnego) pasuje do sytuacji, gdy na rysunku widoczne są właśnie takie parametry typowe dla maszyn wirujących AC.
Dlaczego pozostałe odpowiedzi nie pasują w typowym rozpoznaniu tabliczek:
- "silnika prądu stałego" – dla DC częściej spotyka się oznaczenia napięcia i prądu stałego oraz brak typowych parametrów sieci AC (np. częstotliwości). Konstrukcyjnie i eksploatacyjnie inne są też informacje o komutacji czy rodzaju wzbudzenia.
- "autotransformatora" – autotransformator jest urządzeniem statycznym, więc tabliczka zwykle akcentuje parametry transformatorowe (napięcia wej./wyj., moc pozorna, prądy), a nie parametry ruchu obrotowego czy cos φ typowy dla odbiornika wirującego.
- "transformatora" – analogicznie jak wyżej: transformator nie ma prędkości obrotowej ani parametrów związanych z pracą silnika, a opis dotyczy przekładni napięć i mocy pozornej.
W praktyce egzaminacyjnej warto nauczyć się czytania tabliczek przez szukanie "sygnałów rozpoznawczych": obecność Hz i oznaczeń 1~/3~ sugeruje AC, a obecność obr/min oraz cos φ bardzo często kieruje w stronę silnika indukcyjnego.
