KWALIFIKACJA BUD1 - STYCZEŃ 2016

PYTANIE NR 12.

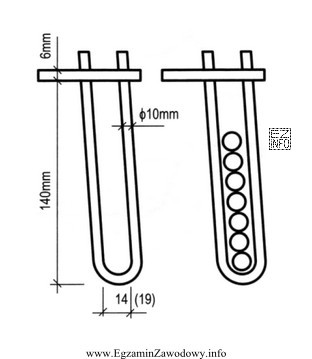

Na rysunku przedstawiono uchwyt służący do
Ilustracja przedstawia techniczny rysunek uchwytu służącego do jednoczesnego gięcia kilku prętów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uchwyt pokazany na rysunku służy do kształtowania zbrojenia przez zginanie prętów. Tego typu przyrząd pozwala oprzeć i prowadzić kilka prętów naraz, aby wykonać jednakowe odgięcia. Nie ma elementu tnącego ani cech typowych dla chwytaka transportowego czy imadła do czyszczenia.

Pełne wyjaśnienie:

W robotach zbrojarskich często wykonuje się powtarzalne odgięcia prętów (np. haki, odsadzenia, elementy strzemion). Do tego służą różne przyrządy ręczne i uchwyty, które umożliwiają nadanie prętom kształtu przez działanie siłą na dźwignię oraz odpowiednie oparcie pręta o element prowadzący. Jeśli konstrukcja uchwytu pozwala jednocześnie oprzeć kilka prętów i prowadzić je w tym samym kierunku, praktycznym zastosowaniem jest jednoczesne gięcie kilku prętów, co poprawia wydajność i pomaga zachować powtarzalność kształtu.

Odpowiedź "cięcia kilku prętów" byłaby właściwa dla narzędzia z wyraźnym elementem tnącym (np. szczękami/nożami), którego zadaniem jest rozdzielenie materiału. Sam uchwyt bez mechanizmu tnącego nie realizuje operacji cięcia.

Odpowiedź "transportu ręcznego wiązki prętów" odpowiadałaby chwytakowi nastawionemu na przenoszenie ciężaru i wygodny uchwyt, a nie na kształtowanie prętów. Narzędzia transportowe nie muszą zapewniać punktu podparcia/rolowania potrzebnego do gięcia.

Odpowiedź "przytrzymywania prętów podczas oczyszczania" pasuje do przyrządów unieruchamiających (np. imadeł, zacisków), gdzie celem jest stabilizacja podczas szczotkowania czy skuwania nalotów. Przyrząd do gięcia ma natomiast umożliwić kontrolowany ruch i zmianę kształtu pręta, a nie jedynie jego zablokowanie.

Wskazówka egzaminacyjna: rozpoznając narzędzia zbrojarskie, szukaj elementu roboczego: jeśli narzędzie ma punkt podparcia i dźwignię do nadawania promienia/odgięcia, będzie związane z gięciem; jeśli ma ostrza – z cięciem; jeśli ma tylko wygodny uchwyt i zabezpieczenie ładunku – z transportem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Uchwyt do gięcia ma zwykle punkt oparcia i prowadzenie, które umożliwia nadanie prętowi kształtu (odgięcia, promienia). Narzędzie do cięcia musi mieć element tnący (ostrza/noże) i mechanizm wytwarzający nacisk do rozdzielenia stali. Brak ostrzy zwykle wyklucza funkcję cięcia.
Szukaj cech umożliwiających ułożenie kilku prętów równolegle: szerszego gniazda, rowków lub ograniczników prowadzących. Jeśli narzędzie ma zapewnić powtarzalne odgięcie, będzie też miało element oporowy, o który pręty "pracują" podczas dociągania uchwytu/dźwigni.
Jednoczesne gięcie kilku prętów zwiększa wydajność i ułatwia utrzymanie powtarzalności, gdy wykonuje się wiele takich samych elementów zbrojenia. Warunkiem jest dobór prętów o tej samej średnicy i zachowanie zasad bezpieczeństwa, aby nie przeciążać narzędzia i operatora.
Gięcie stosuje się m.in. do wykonywania haków kotwiących, odgięć prętów głównych, kształtowania strzemion oraz dopasowania końcówek do węzłów zbrojenia. Poprawne gięcie pomaga spełnić wymagania projektu co do kształtu i zakotwienia prętów w betonie.
Zwykle nie. Uchwyt do gięcia jest projektowany pod obciążenia i ruch związany z kształtowaniem pręta, a nie pod wygodne przenoszenie ciężaru na dystans. Do transportu ręcznego stosuje się inne rozwiązania (chwytaki/uchwyty transportowe), które ograniczają ryzyko wyślizgnięcia i urazów.
Cięcie stosuje się wtedy, gdy trzeba uzyskać wymaganą długość pręta lub podzielić materiał na odcinki zgodnie z zestawieniem stali. Gięcie zmienia kształt bez skracania długości (poza efektami geometrycznymi odgięcia). W praktyce oba procesy często występują kolejno: najpierw cięcie, potem gięcie.
Częsty błąd to kierowanie się samym słowem "uchwyt" i wybieranie odpowiedzi o transporcie, bez sprawdzenia, czy narzędzie ma element oporowy do gięcia. Inny błąd to automatyczne kojarzenie obróbki prętów z cięciem, mimo braku ostrzy. Pomaga szukanie cech funkcjonalnych.
Należy stabilnie oprzeć narzędzie, dobrać pręty do dopuszczalnej średnicy, pracować w rękawicach i zachować bezpieczną pozycję ciała (bez gwałtownych szarpnięć). Trzeba też pilnować strefy pracy dźwigni, bo nagłe "odbicie" pręta może spowodować uraz. Nie wolno używać uszkodzonych uchwytów.
Skup się na ogólnym kształcie i elementach roboczych: czy widać ostrza (cięcie), punkt oporu i dźwignię (gięcie), czy raczej tylko ucho do chwytania (transport). Jeśli to możliwe, porównaj odpowiedzi: ta, która opisuje proces kształtowania pręta, pasuje do narzędzi z elementem oporowym.
Najczęściej gięcia wymagają strzemiona, haki, odgięcia w prętach podłużnych, pręty narożne oraz elementy kotwiące. W praktyce gięcie służy do uzyskania geometrii przewidzianej w projekcie i zapewnienia właściwego zakotwienia w betonie. Warto znać też różnicę między gięciem pojedynczym i seryjnym.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że uchwyt pokazany na rysunku służy do kształtowania zbrojenia przez zginanie prętów.

Materiały:

  • Materiały dydaktyczne szkół/CKZ dotyczące narzędzi i sprzętu zbrojarskiego (dział: gięcie prętów)
  • Instrukcje BHP i stanowiskowe dla prac zbrojarskich (obsługa narzędzi ręcznych)
  • Katalogi producentów sprzętu zbrojarskiego (przyrządy do gięcia i cięcia) – do nauki rozpoznawania narzędzi
