KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 35.

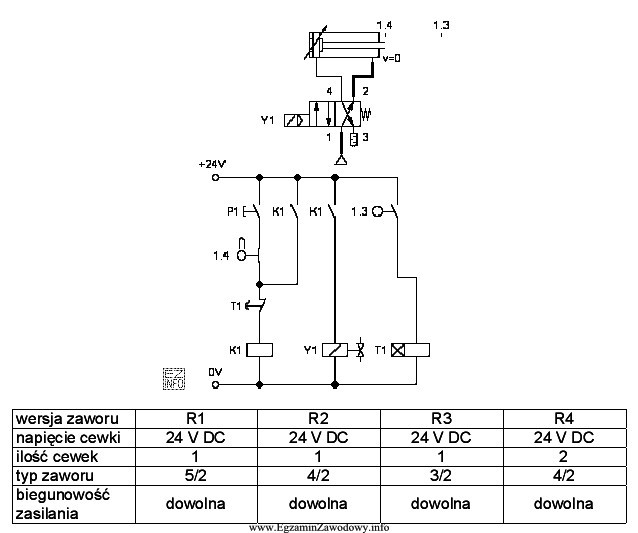

Na rysunku przedstawiono układ elektropneumatyczny. Uszkodzeniu uległ zawór sterujący kierunkiem przepływu z cewką na napięcie 24 V DC Korzystając z tabeli, dobierz typ zaworu.
Na rysunku przedstawiono układ elektropneumatyczny. Uszkodzeniu uległ zawór
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono układ elektropneumatyczny z zaworem sterującym kierunkiem przepływu z cewką na napięcie 24 V DC. Z tabeli wynika, że zawór R2 ma napięcie cewki 24 V DC oraz jest to zawór 4/2, co odpowiada uszkodzonemu zaworowi na schemacie. Pozostałe zawory mają inne konfiguracje (R1 - 5/2, R3 - 3/2, R4 - 4/2 z dwoma cewkami), więc nie pasują do uszkodzonego zaworu na schemacie.
