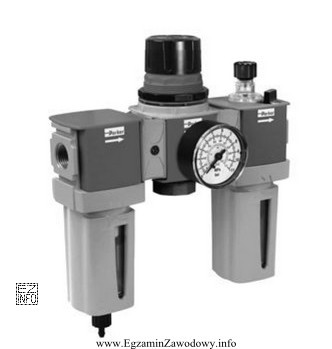

Zadanie sprawdza umiejętność rozpoznawania aparatury pneumatycznej na podstawie fotografii. Zespół przygotowania powietrza jest montowany na zasilaniu układu pneumatycznego, aby zapewnić odpowiednią jakość medium i stabilne parametry pracy.
W praktyce taki zespół realizuje funkcje:
- filtracji – usuwa cząstki stałe i kondensat (często widoczny jest przezroczysty lub półprzezroczysty "kubek"/odstojnik),
- redukcji i regulacji ciśnienia – utrzymuje ustawioną wartość ciśnienia zasilania (zwykle widoczna jest gałka regulacyjna),
- smarowania (jeżeli jest w komplecie) – podaje mgłę olejową do instalacji.
Dlatego poprawna odpowiedź to: Zespół przygotowania powietrza.
Dlaczego pozostałe odpowiedzi są błędne:
- Zawór szybkiego spustu – jego zadaniem jest szybkie odpowietrzenie/odprowadzenie powietrza z komory siłownika, aby zwiększyć prędkość ruchu. To element stricte "zaworowy" do opróżniania, a nie moduł uzdatniania powietrza; zwykle nie ma cech typowych dla filtra/reduktora.
- Zawór czasowy – służy do realizacji opóźnień czasowych w sterowaniu pneumatycznym (np. zwłoka załączenia/wyłączenia). Jest elementem sterowania, a nie przygotowania medium; jego wygląd i przyłącza zwykle nie odpowiadają zespołowi filtr–reduktor.
- Serwonapęd – jest elementem układu napędowego (najczęściej elektrycznego) z silnikiem i sterowaniem pozycją/prędkością. Nie pełni roli uzdatniania sprężonego powietrza i w typowych układach pneumatycznych nie występuje jako moduł FRL.
Wskazówka egzaminacyjna: gdy widzisz moduł na zasilaniu pneumatycznym z elementem regulacji i częścią przypominającą odstojnik/filtr, w pierwszej kolejności rozważ zespół przygotowania powietrza, a nie zawory funkcjonalne.
