KWALIFIKACJA ELM5 - STYCZEŃ 2021



PYTANIE NR 4.

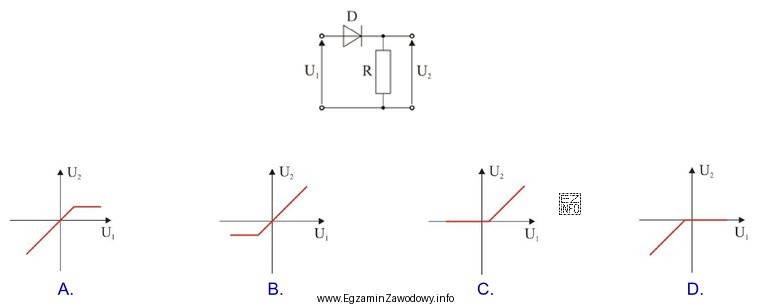

Na rysunku przedstawiono układ ogranicznika napięcia. Który rysunek przedstawia jego charakterystykę?
Na rysunku przedstawiono układ ogranicznika napięcia. Który
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono układ z diodą i rezystorem, który służy do ograniczenia napięcia wyjściowego U2 do wartości określonej przez charakterystykę diody. Charakterystyka diody zenera, która jest typowym elementem w ogranicznikach napięcia, pozwala na przepływ prądu w kierunku przewodzenia po przekroczeniu pewnego napięcia progowego, co jest widoczne na wykresie C, gdzie napięcie U2 stabilizuje się po przekroczeniu napięcia U1.
