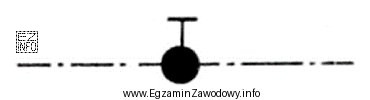

Rozpoznając armaturę na schematach instalacji, trzeba odróżnić dwa niezależne aspekty: funkcję zaworu oraz geometrię/przebieg.
Zawór odcinający jest elementem, którego zadaniem jest świadome odcięcie lub dopuszczenie przepływu medium (np. wody, pary, czynnika grzewczego). W praktyce służy do izolowania odcinków instalacji na czas naprawy, prób szczelności, uruchomienia czy awarii. Nie ma on "automatycznego" działania zależnego od kierunku przepływu – decyzję o zamknięciu/otwarciu podejmuje obsługa lub automatyka sterująca napędem.
Zawór zwrotny działa inaczej: jego typową rolą jest samoczynne zapobieganie przepływowi wstecznemu. To częsta pułapka na egzaminie: uczniowie kojarzą zawory głównie z zabezpieczeniem cofki i wybierają "zwrotny" bez sprawdzenia cech symbolu.
Drugi wymiar to geometria:
- Prosty (przelotowy) – przepływ przechodzi w osi rurociągu, bez zmiany kierunku.
- Kątowy – armatura realizuje zmianę kierunku (typowo o 90°), co jest odzwierciedlane w oznaczeniu i kontekście połączeń na schemacie.
Dlatego poprawne rozpoznanie prowadzi do odpowiedzi: odcinającego prostego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Zwrotny kątowy – łączy inną funkcję (antycofka) i inną geometrię.
- Zwrotny prosty – poprawna geometria nie wystarczy, bo mylna jest funkcja.
- Odcinający kątowy – poprawna funkcja, ale błędna geometria (kątowy zamiast prostego).
Wskazówka egzaminacyjna: najpierw ustal, czy symbol sugeruje odcinanie czy zwrotność, a dopiero potem sprawdź, czy jest to wariant prosty czy kątowy.
