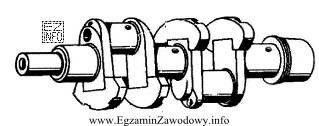

W silniku tłokowym wał korbowy zamienia ruch posuwisto-zwrotny tłoków (przez korbowody) na ruch obrotowy. Kluczową wskazówką, pozwalającą rozpoznać liczbę cylindrów na rysunku wału korbowego silnika rzędowego, jest liczba wykorbień, czyli miejsc, gdzie znajdują się czopy korbowe (powierzchnie, na których pracują panewki korbowodowe).
W typowym ujęciu konstrukcyjnym dla silnika rzędowego obowiązuje zależność: każdy cylinder = jeden korbowód = praca na jednym czopie korbowym. Dlatego liczba czopów korbowych (a więc i wykorbień) odpowiada liczbie cylindrów. Analizując rysunek wału, należy więc:
- zidentyfikować czopy główne (podparcie wału w bloku) i odróżnić je od czopów korbowych,
- policzyć wyraźnie powtarzalne wykorbienia/czopy korbowe,
- powiązać wynik z liczbą cylindrów w rzędzie.
Odpowiedź "dwucylindrowego" jest poprawna, ponieważ przedstawiony wał odpowiada konfiguracji, w której liczba wykorbień wskazuje na dwa współpracujące zespoły tłok–korbowód.
Odpowiedzi "trzy cylindrowego", "czterocylindrowego" i "pięciocylindrowego" są niepoprawne, ponieważ dla tych silników na wale oczekuje się odpowiednio trzech, czterech lub pięciu powtarzalnych wykorbień/czopów korbowych. Częsty błąd zdających polega na wybieraniu najczęściej spotykanej konfiguracji (np. 4 cylindry) zamiast policzenia elementów na rysunku albo na myleniu czopów głównych z korbowymi. Warto trenować rozpoznawanie na kilku przykładach rysunków, bo różnice są widoczne, ale wymagają uważnej obserwacji.
