KWALIFIKACJA TWO3 - CZERWIEC 2019



PYTANIE NR 22.

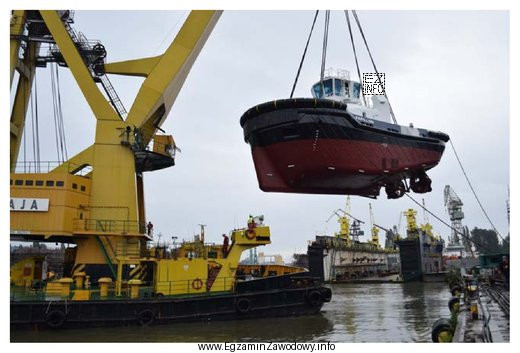

Na rysunku przedstawiono wodowanie statku za pomocą
Na ilustracji przedstawiono proces wodowania statku przy użyciu dźwigu pływającego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wodowanie z użyciem dźwigu pływającego polega na podnoszeniu/opuszczaniu kadłuba przez żuraw zamontowany na jednostce pływającej. Dok pływający i dok suchy służą głównie do dokowania (wynurzania) w celu remontu, a wyciąg poprzeczny dotyczy przemieszczeń na lądzie/pochylni, nie typowego wodowania z podwieszenia.

Pełne wyjaśnienie:

Poprawna odpowiedź: dźwig pływający. Tę metodę rozpoznaje się po tym, że operację wykonuje żuraw (dźwig) osadzony na pływającym pontonie/jednostce roboczej. Wodowanie następuje przez kontrolowane opuszczenie kadłuba do wody (często po podniesieniu lub podebraniu jednostki), co jest typowe dla prac przeładunkowych i montażowych w akwenie stoczniowym.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Dok pływający to konstrukcja dokująca, do której wprowadza się statek, a następnie zmienia pływalność (balast) tak, by wynurzyć jednostkę do prac podwodnych/dennych. Jest to przede wszystkim narzędzie do dokowania i remontu, a nie klasyczne "wodowanie dźwigiem".
  • Dok suchy jest stałym obiektem hydrotechnicznym z bramą/wrotami; po wprowadzeniu statku komorę opróżnia się z wody. To również metoda związana z remontem i dostępem do części podwodnej, a nie z opuszczaniem jednostki do wody przy użyciu żurawia pływającego.
  • Wyciąg poprzeczny dotyczy technologii przetaczania/przesuwania jednostek (np. między stanowiskami) z użyciem urządzeń linowych i torowisk, zwykle w obszarze lądowym stoczni. Nie odpowiada sytuacji, w której kadłub jest podnoszony i opuszczany przez dźwig znajdujący się na wodzie.

Wskazówka egzaminacyjna: gdy na rysunku widać żuraw na pływającym nośniku i ładunek podwieszony nad wodą, najczęściej chodzi o dźwig pływający. Gdy widać "wannę" z zanurzanym pokładem i wieżami/burtami doku – to dok pływający. Gdy widać komorę z wrotami – to dok suchy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest dźwig pływający w stoczni?
Dźwig pływający to żuraw zainstalowany na jednostce pływającej (np. pontonie), używany do podnoszenia i przemieszczania ciężkich elementów nad wodą. W stoczni wykorzystuje się go m.in. do montażu sekcji, przeładunku oraz operacji wodowania/opuszczania kadłuba w akwenie.
Jak rozpoznać na rysunku wodowanie dźwigiem pływającym?
Najczęściej widać żuraw na pływającym nośniku oraz kadłub/element podwieszony na hakach lub zawiesiach. Kluczowa cecha to to, że "urządzenie nośne" znajduje się na wodzie i realizuje podnoszenie/opuszczanie w pionie, a nie wprowadzenie do komory doku.
Dlaczego dok pływający to nie to samo co dźwig pływający?
Dok pływający jest "pływającą stocznią" do wynurzania statków przez balastowanie i podparcie na łożach, aby wykonać prace przy dnie kadłuba. Dźwig pływający jest żurawiem do podnoszenia ładunków. To inne konstrukcje i inne zasady działania.
Co to jest dok suchy i do czego służy?
Dok suchy to stała komora z bramą/wrotami, do której wprowadza się statek, a następnie usuwa wodę (osusza komorę). Dzięki temu kadłub jest dostępny "na sucho" do remontu, inspekcji i prac przy części podwodnej. Nie jest to typowa metoda wodowania przez podwieszenie.
Kiedy stosuje się dok pływający zamiast dźwigu pływającego?
Dok pływający stosuje się, gdy celem jest wynurzenie statku do prac remontowych, np. przy poszyciu dennym, śrubach, sterze czy zabezpieczeniach antykorozyjnych. Dźwig pływający wybiera się częściej do podnoszenia i montażu elementów oraz operacji wymagających podwieszenia i precyzyjnego pozycjonowania.
Jakie błędy najczęściej popełnia się w pytaniach o wodowanie statku?
Najczęstsze błędy to mylenie urządzeń o podobnych nazwach (dok pływający vs dźwig pływający) oraz utożsamianie każdego "obiektu na wodzie" z dokiem. Uczniowie też czasem ignorują funkcję urządzenia i skupiają się tylko na jego położeniu na rysunku.
Czy wyciąg poprzeczny może służyć do wodowania statku?
Wyciąg poprzeczny kojarzy się głównie z przemieszczeniem jednostek lub elementów na lądzie/pochylni, często po torowiskach. Sam w sobie nie jest typowym rozwiązaniem "wodowania z podwieszenia" jak dźwig pływający. W zadaniach egzaminacyjnych zwykle oznacza inną operację niż opuszczenie kadłuba dźwigiem.
Jakie są podstawowe metody wodowania w praktyce stoczniowej?
Najczęściej spotyka się wodowanie z pochylni (zjazd do wody), wodowanie w doku (zależnie od technologii), a także wodowanie z użyciem urządzeń dźwigowych, w tym dźwigów pływających. Wybór metody zależy od masy, gabarytów, wyposażenia kadłuba i infrastruktury stoczni.
Dlaczego w pytaniach egzaminacyjnych tak ważna jest ilustracja?
W tego typu zadaniach ocenia się umiejętność rozpoznawania urządzeń i operacji na podstawie wyglądu. Jeśli ilustracja jest nieczytelna, wzrasta ryzyko pomyłek nie z braku wiedzy, lecz z braku danych wizualnych. Dlatego warto uczyć się po zdjęciach i schematach dobrej jakości.
Jak przygotować się do rozpoznawania urządzeń stoczniowych na egzaminie?
Ucz się cech charakterystycznych: dźwig pływający (żuraw na wodzie), dok pływający (zanurzany "U-kształtny" kadłub z komorą), dok suchy (komora z wrotami), pochylna (tory i zjazd). Pomaga tworzenie własnych fiszek ze zdjęciem i krótkim opisem funkcji.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że wodowanie z użyciem dźwigu pływającego polega na podnoszeniu/opuszczaniu kadłuba przez żuraw zamontowany na jednostce pływającej.

Materiały:

  • Materiały dydaktyczne z technologii budowy i remontu statków (rozdziały: wodowanie, dokowanie, transport wewnątrzzakładowy)
  • Instrukcje BHP dotyczące prac przeładunkowych i dźwigowych w stoczni (opracowania zakładowe)
  • Albumy/atlasy zdjęć i schematów urządzeń stoczniowych (dok, dźwig, pochylna)
