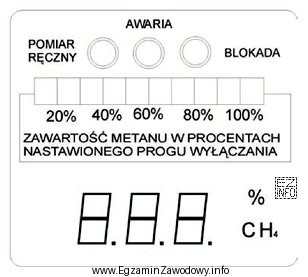

Panel wskaźnika na rysunku można rozpoznać po funkcji, jaką komunikuje operatorowi. Kluczowy jest napis informujący, że wskazanie dotyczy "zawartości metanu w procentach nastawionego progu wyłączania". Oznacza to, że urządzenie jest elementem systemu zabezpieczeń, w którym zdefiniowano próg (nastawę), a wskaźnik pokazuje, jak blisko osiągnięcia tego progu znajduje się aktualna sytuacja.
Takie rozwiązanie jest charakterystyczne dla metanomierzy kombajnowych typu MK, montowanych na maszynach urabiających. W praktyce metanomierz kombajnowy współpracuje z układem, który w razie przekroczenia wartości granicznej może ograniczyć pracę, zablokować rozruch lub wyłączyć zasilanie urządzenia. Z tym wiąże się obecność kontrolki "BLOKADA" (sygnalizacja stanu uniemożliwiającego bezpieczną pracę) oraz kontrolek takich jak "AWARIA" czy "POMIAR RĘCZNY". Dodatkowo występuje bargraf ze skalą procentową (np. do 100%), co pasuje do idei "procentu progu", a nie wyłącznie do prostego odczytu stężenia.
Odpowiedź "indywidualnego VM." jest nieprawidłowa, ponieważ metanomierze indywidualne służą przede wszystkim do ochrony osobistej górnika: zwykle pokazują bezpośrednio stężenie CH₄ i generują alarmy, ale nie są projektowane jako element automatycznego układu odłączania zasilania maszyny i nie opisują wskazania jako procentu nastawy wyłączania.
Odpowiedź "elektronicznego MMI-01." jest nieprawidłowa w tym ujęciu, bo sama "elektroniczność" nie jest cechą rozstrzygającą; o typie decyduje przeznaczenie i sposób prezentacji wskazania. Na panelu widać cechy systemu kombajnowego (próg wyłączania i blokada), a nie ogólny, uniwersalny miernik.
Odpowiedź "interferencyjnego." także jest nieprawidłowa: interferometryczne metanomierze to rozwiązania optyczne/laboratoryjne, a przedstawiony wskaźnik jest typowym panelem eksploatacyjnym z diodami stanu i bargrafem, przeznaczonym do pracy z maszyną urabiającą.
Wskazówka egzaminacyjna: gdy na wskaźniku pojawiają się sformułowania o progu wyłączania oraz sygnalizacja blokady pracy/rozruchu, w pierwszej kolejności rozważ metanomierz kombajnowy (metanometria wyłączająca).
