KWALIFIKACJA MOT1 - STYCZEŃ 2021



PYTANIE NR 10.

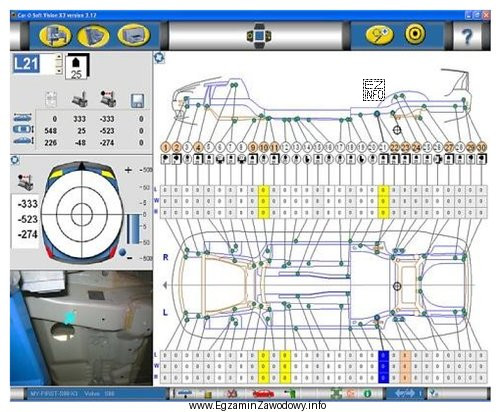

Na rysunku przedstawiono wydruk karty pomiarowej
Ilustracja przedstawia wydruk karty pomiarowej związanej z punktami bazowymi nadwozia samochodu, co jest istotne w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Karta pomiarowa nadwozia to wydruk z pomiarów porównujących położenie punktów referencyjnych (bazowych) z wartościami wzorcowymi, aby ocenić odkształcenia po kolizji. Nie dotyczy ona wyważenia kół ani geometrii zawieszenia, a pomiar szczelin wykonuje się zwykle inną metodą i na innym formularzu.

Pełne wyjaśnienie:

W blacharstwie samochodowym karta pomiarowa najczęściej odnosi się do dokumentu (wydruku/raportu) z systemu pomiarowego nadwozia, w którym zestawia się punkty bazowe (referencyjne) nadwozia z wartościami nominalnymi. Takie punkty są zdefiniowane konstrukcyjnie (np. na elementach nośnych/podłodze/ramie pomocniczej) i służą do oceny, czy nadwozie nie zostało przemieszone lub skręcone.

Odpowiedź "punktów bazowych nadwozia." pasuje do typowej funkcji takiego wydruku: pokazuje odchyłki (różnice) w położeniu punktów odniesienia, co pomaga zaplanować prostowanie i kontrolować jego efekt w trakcie naprawy powypadkowej.

Pozostałe odpowiedzi opisują inne obszary diagnostyki:

  • "wymiarów szczelin nadwozia." – szczeliny (np. między maską a błotnikiem) ocenia się zwykle wizualnie, szczelinomierzem lub miarą oraz na podstawie dopasowania elementów poszycia. To inny rodzaj kontroli niż pomiar punktów bazowych konstrukcji nośnej.
  • "wyważenia kół samochodu." – wyważanie dotyczy zespołu koło–opona i wykonywane jest na wyważarce; wydruki z wyważarki mają charakterystyczne dane o masach i płaszczyznach korekcji, a nie o punktach nadwozia.
  • "geometrii zawieszenia pojazdu." – geometria zawieszenia (zbieżność, pochylenie, wyprzedzenie) jest mierzona na stanowisku do geometrii kół. To pomiar układu jezdnego, a nie punktów bazowych nadwozia.

Wskazówka egzaminacyjna: jeśli na wydruku widzisz układ punktów/koordynatów odnoszących się do struktury nadwozia i porównanie z wartościami odniesienia, myśl o pomiarach bazowych nadwozia, a nie o usługach kołowo-zawieszeniowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są punkty bazowe nadwozia?
Punkty bazowe (referencyjne) to zdefiniowane miejsca na konstrukcji nadwozia, których położenie porównuje się z wartościami nominalnymi. Używa się ich do oceny przemieszczeń i skręceń struktury po kolizji oraz do kontroli efektu prostowania podczas naprawy.
Jak rozpoznać na wydruku, że dotyczy pomiaru nadwozia, a nie geometrii zawieszenia?
Wydruk pomiaru nadwozia odnosi się do punktów na strukturze (np. podłoga, elementy nośne) i pokazuje odchyłki położenia punktów bazowych. Wydruk geometrii zawieszenia zawiera zwykle parametry kół (zbieżność, pochylenie, wyprzedzenie) i odnosi się do osi oraz kół, nie do punktów konstrukcji nadwozia.
Dlaczego pomiar punktów bazowych jest ważny po naprawie powypadkowej?
Ponieważ pozwala potwierdzić, czy konstrukcja wróciła do wymiarów zbliżonych do nominalnych. Bez takiej kontroli można zostawić niewidoczne odkształcenia, które pogorszą prowadzenie auta, montaż elementów poszycia oraz bezpieczeństwo w razie kolejnego zdarzenia.
Jakie urządzenia stosuje się do pomiarów punktów bazowych nadwozia?
Stosuje się systemy pomiarowe wykorzystywane w blacharstwie (mechaniczne, elektroniczne lub optyczne), współpracujące z bazą danych wymiarów kontrolnych. Ich zadaniem jest wyznaczenie położenia punktów referencyjnych i wygenerowanie raportu/karty pomiarowej z odchyłkami.
Co oznaczają odchyłki na karcie pomiarowej nadwozia?
Odchyłki pokazują różnicę między położeniem zmierzonym a wartością odniesienia dla danego punktu bazowego. Duże odchylenia mogą wskazywać na przesunięcie elementu nośnego, skręcenie nadwozia lub niepełne wyprostowanie po naprawie i wymagają dalszej korekty lub weryfikacji.
Czy pomiar szczelin nadwozia to to samo co pomiar punktów bazowych?
Nie. Szczeliny dotyczą dopasowania elementów poszycia (drzwi, maska, klapa) i często ocenia się je na zewnątrz pojazdu. Punkty bazowe odnoszą się do konstrukcji nośnej i geometrii samego nadwozia; ich pomiar służy do wykrywania odkształceń, których nie widać tylko po szczelinach.
Kiedy wykonuje się pomiar punktów bazowych nadwozia w procesie naprawy?
Najczęściej wykonuje się go po wstępnej ocenie uszkodzeń i przed rozpoczęciem prostowania (aby określić zakres odkształceń), a następnie kontrolnie w trakcie i po zakończeniu naprawy. Dzięki temu można potwierdzić, że naprawa przywróciła prawidłową geometrię struktury.
Dlaczego wyważenie kół nie pasuje do karty pomiarowej nadwozia?
Wyważenie dotyczy masy koła i opony oraz rozkładu niewyważenia. Raporty z wyważarki pokazują masy korekcyjne i miejsca ich montażu, a nie punkty odniesienia na karoserii. To inny obszar obsługi pojazdu niż diagnostyka i naprawa struktury nadwozia.
Jakie błędy najczęściej popełniają uczniowie przy rozpoznawaniu takich wydruków?
Częsty błąd to "wrzucanie" wszystkich wydruków do jednej kategorii i wybór geometrii zawieszenia, bo jest znana z ogólnych usług serwisowych. Inny błąd to sugerowanie się słowem "pomiar" bez ustalenia, co jest mierzone: koła, zawieszenie czy punkty konstrukcji nadwozia.
Jak przygotować się do pytań o karty pomiarowe na egzaminie blacharza samochodowego?
Warto przejrzeć przykładowe raporty z pomiarów nadwozia i nauczyć się, jakie elementy zawierają (punkty, odchyłki, wartości nominalne). Dobrą metodą jest porównanie wyglądu wydruków z różnych stanowisk: pomiar nadwozia, geometria kół, wyważarka – aby od razu rozpoznawać, czego dotyczy dokument.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że karta pomiarowa nadwozia to wydruk z pomiarów porównujących położenie punktów referencyjnych (bazowych) z wartościami wzorcowymi, aby ocenić odkształcenia po kolizji.

Materiały:

  • Materiały szkolne/branżowe dotyczące pomiarów płyty podłogowej i punktów bazowych nadwozia
  • Instrukcje obsługi systemów pomiarowych stosowanych w blacharstwie (karty pomiarowe, raporty, interpretacja odchyleń)
  • Atlas/opracowania konstrukcji nadwozi: punkty referencyjne, wymiary kontrolne
